Paso 2: circuito
Para la primera parte del proyecto le mostrará cómo controlar luces hogar usando un LinkIt uno y grove MOSFET. Para las luces he utilizado una lámpara de 12 LED, asi que control 12V utilizando una señal de 5V de LinkIt uno. El cable positivo de la lámpara va al borne de tornillo donde dice Out y el terminal Gnd va a GND.

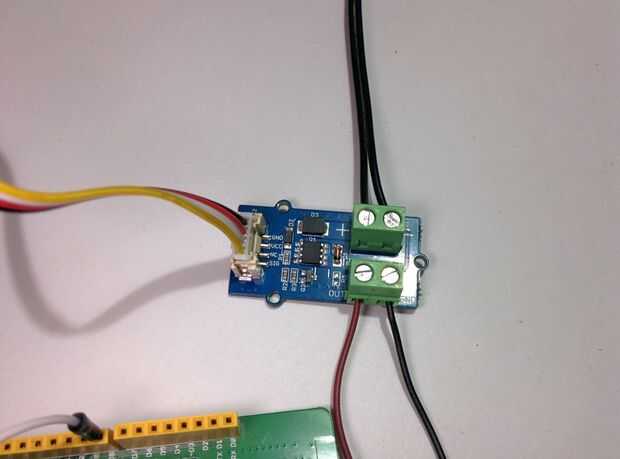

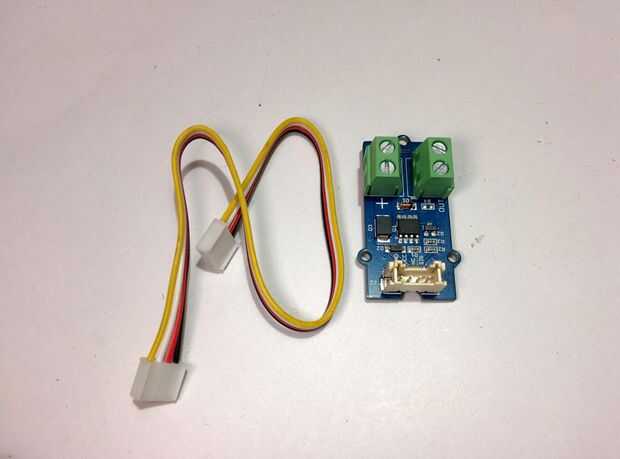

La fuente de alimentación de CC se conecta a la placa donde hay un negativo y un signo positivo. Con la ayuda de la cinta de cable que vino junto con la Junta conectar el MOSFET a la Junta un LinkIt y las conexiones va como sigue-
- Grove MOSFET VCC a LinkIt uno + 5v
- Grove MOSFET GND a Gnd de LinkIt uno
- Grove MOSFET Sig a LinkIt uno Digital pin 8
