Paso 17: Pwm
De Wikipedia:
Modulación por ancho de pulso (PWM) y modulación de la duración del pulso (PDM), es una técnica utilizada para codificar un mensaje en una señal pulsante. Es un tipo de modulación. Aunque esta técnica de modulación se puede utilizar para codificar la información para su transmisión, su uso principal es permitir el control de la alimentación a los dispositivos eléctricos, especialmente para cargas inerciales como motores. Además, PWM es uno de los dos algoritmos principales utilizados en cargadores de batería solar fotovoltaica, [1] el otro ser MPPT.
El valor promedio del voltaje (y corriente) a la carga es controlado por el interruptor entre fuente y carga encendiendo y apagando rápidamente. Cuanto más tiempo el interruptor es en comparado con los periodos de inactividad, mayor será la potencia total suministrada a la carga.
El PWM frecuencia de conmutación debe ser mucho más alto que lo que pueden afectar a la carga (el dispositivo que utiliza el poder), es decir que la forma de onda resultante por la carga debe ser tan suave como sea posible. Conmutación por lo general se tiene que hacer varias veces un minuto en un horno eléctrico, 120 Hz en una lámpara, de pocos kilohercios (kHz) a decenas de kHz para una impulsión del motor y en las decenas o cientos de kHz en amplificadores de audio y fuentes de alimentación de ordenador.
El ciclo de deber del término describe la proporción de período a los intervalos regulares o período de tiempo; un ciclo de trabajo bajo corresponde a baja potencia, porque la energía está apagada durante la mayor parte del tiempo. Ciclo de trabajo se expresa en por ciento, 100% estar totalmente en el.
La principal ventaja de PWM es que la pérdida de energía en los dispositivos de conmutación es muy baja. Cuando un interruptor está apagado hay prácticamente no actual y cuando está en y se transfiere energía a la carga, no hay casi ninguna caída de voltaje en el interruptor. Pérdida de energía, siendo el producto de voltaje y corriente, así es en ambos casos cercana a cero. PWM también funciona bien con controles digitales, que por su naturaleza encendido/apagado, pueden fijar fácilmente el ciclo de lavado necesario.
PWM también ha utilizado en ciertos sistemas de comunicación donde su ciclo de trabajo se ha utilizado para transmitir información sobre un canal de comunicaciones.
Mayoría de los micro controladores tiene pines pwm a bordo, pero fácilmente puede generar o simular pwm en software para sistemas sin pines pwm. En primer lugar no ves el "1" y luego ves más de lo mismo. Código compilado con freebasic fbc-qb lang [nombre de archivo]
[código]
CLS
para x = 1 hasta 1000
para y = 1 a (1000 - x)
localizar 1,1
?" ";
y siguiente
para a = 1 a x
localizar 1,1
?" 1";
siguiente un
siguiente x
?
final
[/ code]

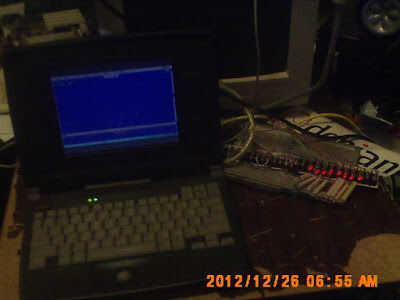

Aquí es otra manera mediante un real led conectado al puerto paralelo. UEM, ates la idea de las luces de oscurecimiento y cada vez más brillante.
a 888,0 apaga todas las luces
a 888.255 se enciende todas las luces
[código]
CLS
para x = 1 a 50
para y = 1 a x
localizar 1,1
Rem?" 1";
por 888.255
para z = 1 a 500000
siguiente z
y siguiente
para a = 1 a 50 - x
localizar 1,1
Rem?" ";
a 888,0
para z = 1 a 500000
siguiente z
siguiente un
siguiente x
a 888,0
[/ code]
o
[código]
CLS
para x = 1 hasta 1000
para y = 1 a (1000 - x)
localizar 1,1
Rem?" ";
out 888, 0
y siguiente
para a = 1 a x
localizar 1,1
Rem?" 1";
por 888.255
siguiente un
siguiente x
a 888,0
[/ code]
De curso que se puede hacer con un solo led de también.
