Control de dispositivos externos (es decir, máquina de café). (3 / 17 paso)

Paso 3: Control con TRIAC v1.

Si sólo desea un circuito simple, puede usar el controlador de triac de Motorola MOC301012 (u otro opto-aislador), junto con un general propósito TRIAC como SC141D (NTE5608). Este método tiene la ventaja que no necesita una fuente de alimentación adicional.

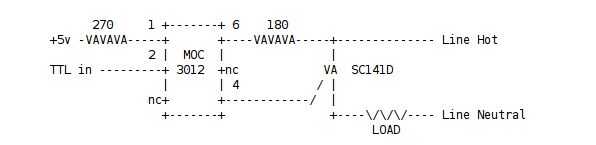

Para cargas no inductivas se trata de los circuitos: (ver imagen)

Si vas a trabajar con 220V, prefieren un 3021. Cargas inductivas deben ser utilizadas junto con los condensadores de derivación, véase Motorola aplicación Nota AN-780. Máquinas de café son principalmente cargas resistivas y no inductivo (como un motor), pero quién sabe lo que es tuyo...
