Control de dispositivos externos (es decir, máquina de café). (4 / 17 paso)

Paso 4: Control con TRIAC v2.

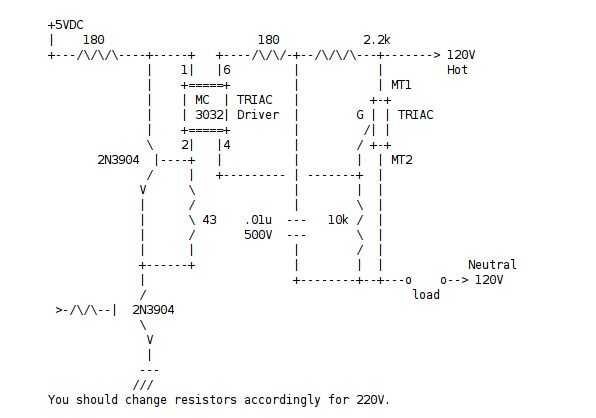

El MC3032 es un optoisolator TRIAC. El resistor de 180 ohmios establece la corriente para el LED emisor en el optoisolator. Cambiar el valor de esta resistencia - si es necesario - para obtener corriente razonable (por ejemplo, 15 mA).

Tenga en cuenta que no puede probar este circuito sin carga. El TRIAC no cambiará a menos que conectado a una fuente de voltaje de CA, así que usted no puede probar para la conmutación simple sin aplicación de AC y una carga. Tenga en cuenta la clasificación de 500V en la tapa de.01.
