Paso 2: Cómo configurar el LED

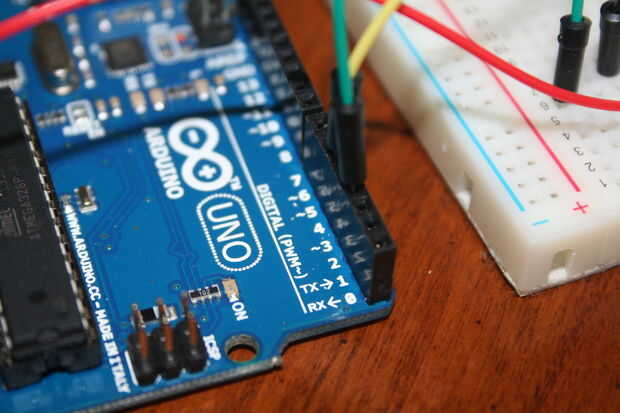

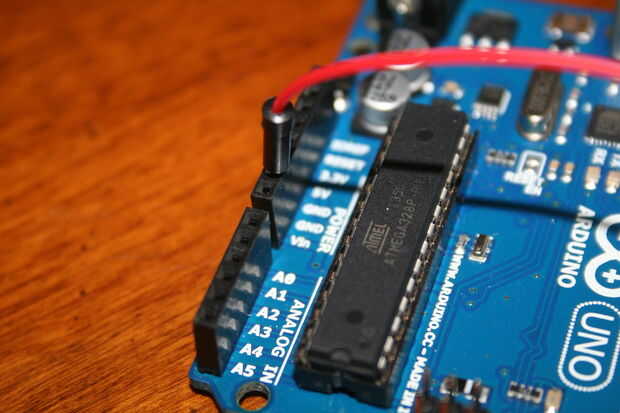

Lugar 3 jumper cables en pin3 (LED rojo), pin5 (LED verde) y Gnd del lado digital de arduino.

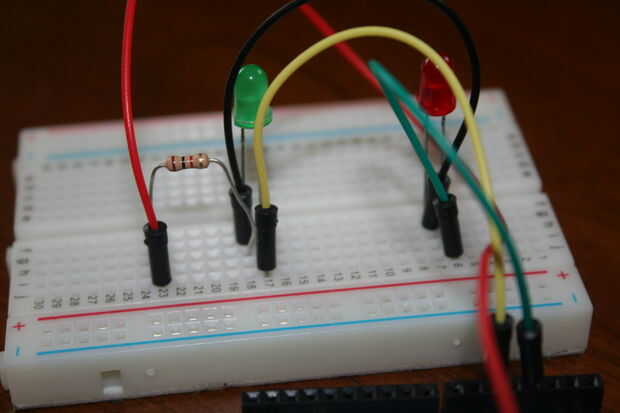

Configurar tu placa para que los lados de la cathode(negative) de los LEDs están conectados a una resistencia y luego a un terreno común. Haciéndolo de esta manera significa que sólo necesitamos un solo resistor y el conector de tierra. Las otras patas (positivo) de los LEDs deben ser en patillas 5 el LED verde y 3 para el LED rojo. Bueno ahora tenemos los LEDs conectados a nuestro arduino. Ahora vamos a ir en la codificación de
