Paso 3: El circuito del receptor
Este proyecto utiliza un módulo de receptor de infrarrojos para detectar la señal desde un mando a distancia infrarrojo. Este módulo tiene dos filtros incorporados. La cubierta de epoxy y el objetivo filtran toda la luz que está fuera de la gama infrarroja (900 nm a 1000nm). El preamplificador interno también filtra las señales que no tienen una frecuencia de portadora de 38 kHz. Juntos, estos ayudan a eliminar la mayoría de las formas de interferencia.

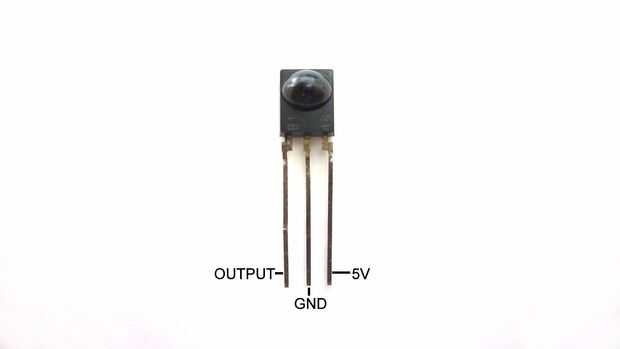

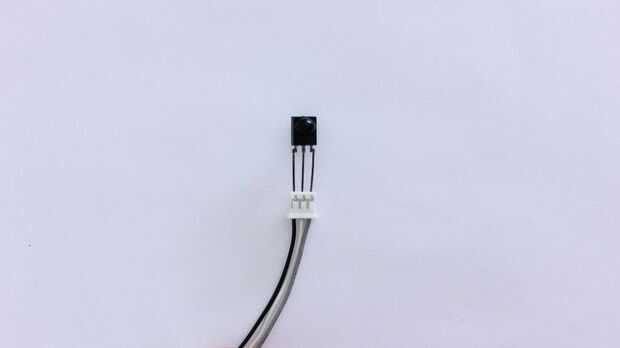

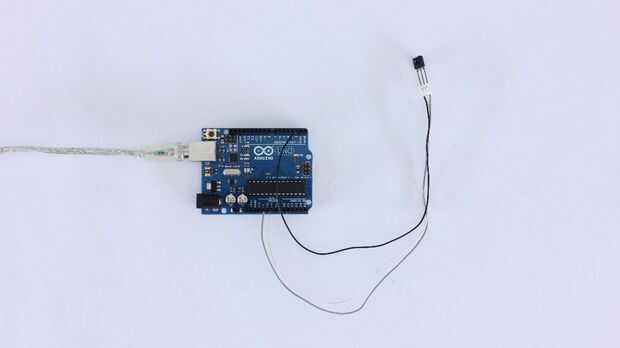

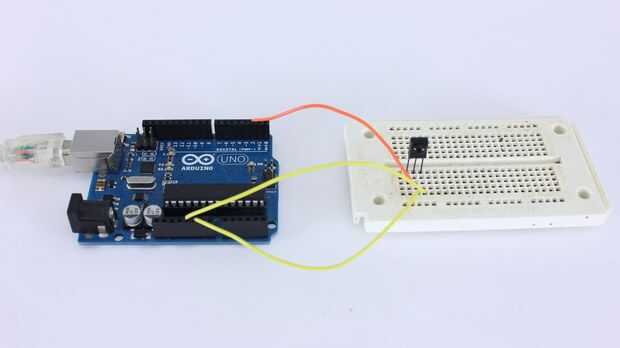

El módulo de receptor de infrarrojos está conectado a un microcontrolador Arduino. La delantera derecha en el módulo se conecta al pin de 5V de Arduino. El conductor de centro en el módulo se conecta al pin GND de Arduino. El electrodo izquierdo del módulo se conecta a uno de los pines digitales en el Arduino. En la mayoría de los casos tienes que conectar el módulo de receptor para el Arduino con un conjunto de cables de puente. Esto hará más fácil a montar las piezas en su final más adelante.

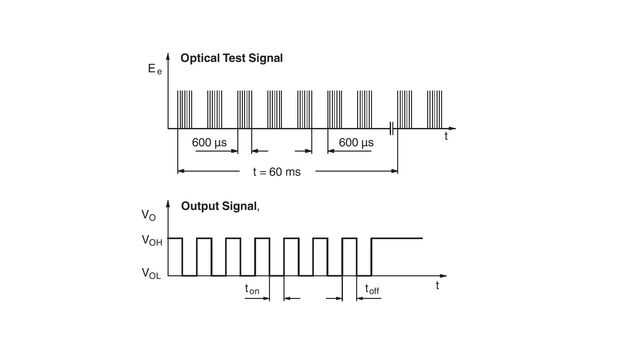

Cuando no hay señal infrarroja se detecta la salida del módulo es alta. Pero cuando se detecta la señal de un mando a distancia IR, la salida del módulo es baja. La salida del módulo receptor IR es monitoreada usando la función digitalRead pines digitales del Arduino. Cuando Arduino registrada que ha recibido una señal adecuada, entonces puede activar sus efectos especiales.
