Paso 2: Configuración de circuito de prueba en Pi
Es importante tener en cuenta que en este ejemplo el GPIO necesitará apostar set a bajo para iluminar el LED.

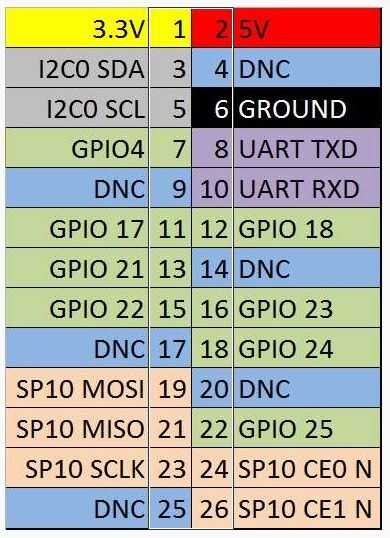

Este diagrama no está conectado a un pin GPIO para probar los pines web que tendremos que conectar el cable verde al pin 12 (GPIO 18)
El LED debe permanecer apagado.
