Control de fuegos artificiales (9 / 18 paso)

Paso 7: Cableado de los componentes: parte 1

Conectar los componentes es probablemente la tarea más desalentadora de la construcción de este controlador de fuegos artificiales, pero no tengas miedo! Sólo seguir paso a paso y ver lo que está haciendo. Todo lo que tienes que hacer es cubierto aquí. También, imprimir el esquema que compruebe el cableado después de cada paso. También ayuda a saber de la soldadura. Buscar "cómo soldar" para obtener más información.

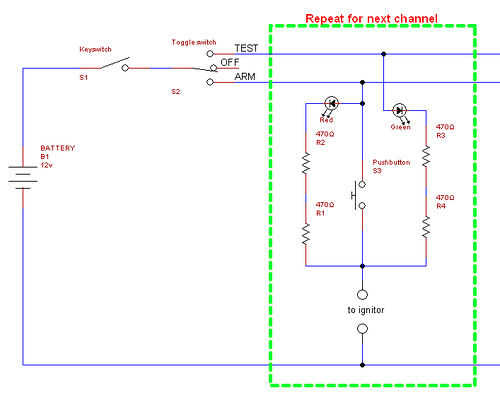

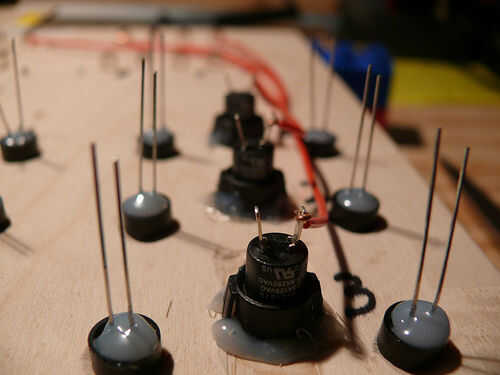

Alambré que el botón cambia a los terminales de altavoz, funcionamiento cable de un lado de los interruptores de botón a cada una de las lengüetas terminales del altavoz correspondiente. Ver el esquema para los detalles.

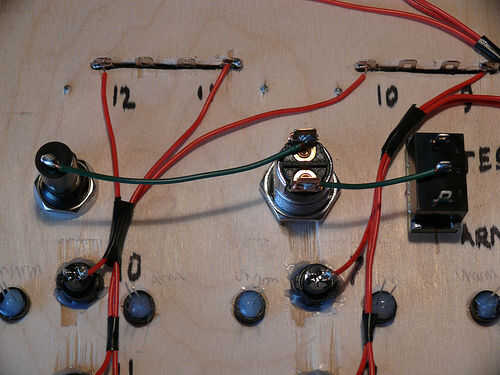

Después de conectar estos, conecté el portafusibles a la llaves de contacto y las llaves de contacto para la sección media del poste de la toggle swtich.

A continuación, conecte todas las fichas negativas de los terminales de altavoces (el par en el centro) de cada uno y luego juntos a un solo cable a la ficha de conexión rápida que más tarde se unen a la batería.

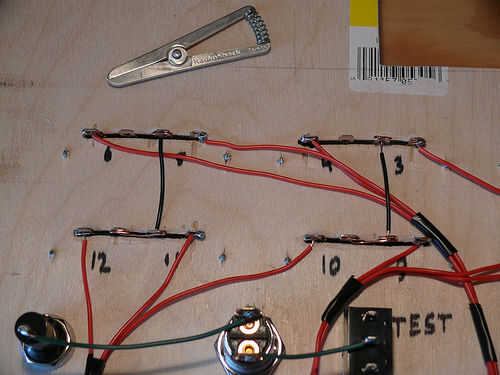

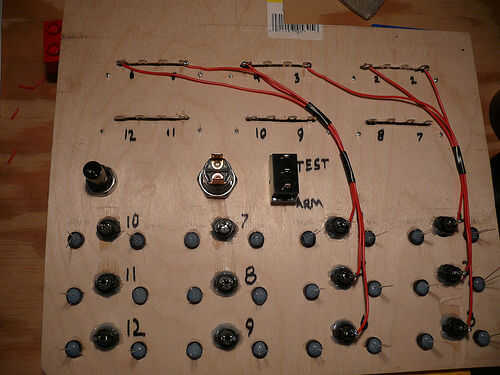

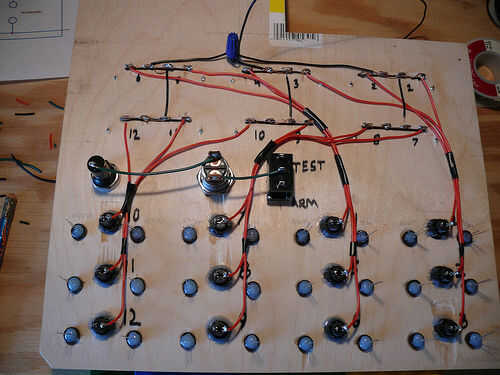

Ver las fotos para más detalle (están en orden). También es el mismo archivo que hizo la imagen de abajo. Se realizó en TinyCad.
