Paso 8: Conexión de los componentes: parte 2

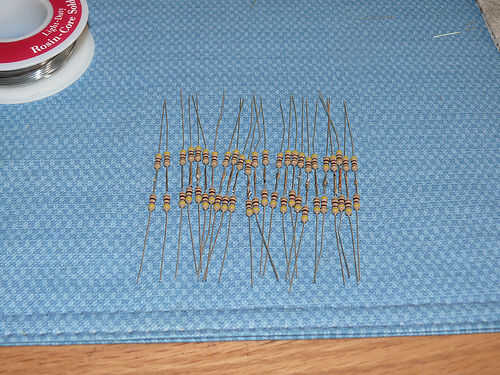

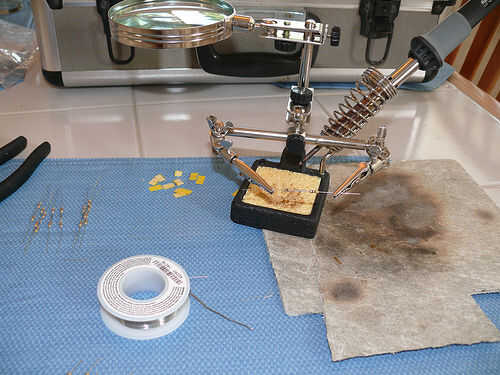

Una vez que todos los 24 pares de resistencias se sueldan juntos, puede soldarlos entre el lado negativo de los LEDs (el cable más corto) y el lado del interruptor pulsador conectado a la terminal para cada canal de altavoz. Vamos a estar haciendo los LEDs verdes y rojo en el mismo paso, ya que ambos se conectan al mismo lugar.

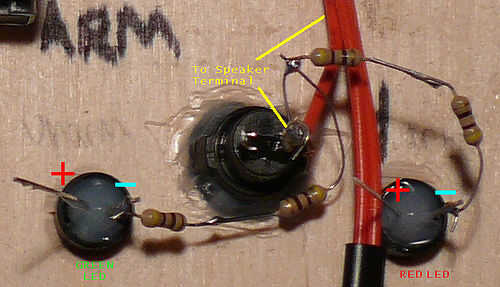

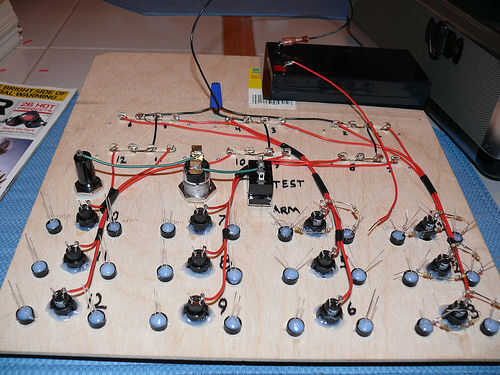

Para facilitar las cosas al soldar las resistencias a los LEDs, en que se conectan al interruptor pulsador, puede soldar las resistencias para el LED rojo a la ficha del interruptor y luego soldar las resistencias LED verdes a la iniciativa de resistencia LED rojo para que no estén ambos conectados directamente a la pestaña de pequeño interruptor pulsador. Un diagrama se incluye en las fotos de abajo para ayudar a aclarar esto ya que es un poco confuso.
