Paso 9: Cableado de los componentes: parte 3 (circuito armado)
Esto se logrará mediante el uso de un corto puente conecta la ficha actualmente sin utilizar el interruptor pulsador a positivo del LED. El lado negativo de lo LED ya está conectado al terminal a través de las resistencias en el cable hacia los bloques de terminales del altavoz.

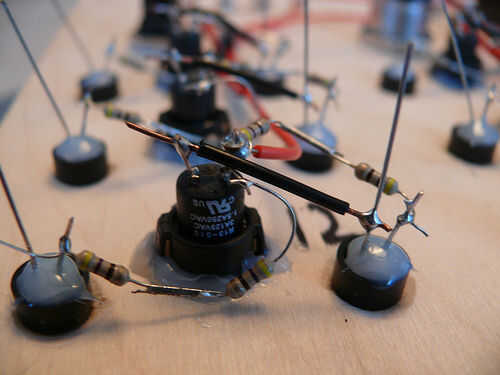

Corte 12 longitudes cortas de cable, pela cada extremo de 1/4". Deslice uno terminar todo de la manera a través del agujero en la ficha del interruptor pulsador, y lean el otro contra el positivo del LED rojo. El puente de la ficha del interruptor de pusbutton y el positivo del LED de la soldadura, luego cortar el alambre extra en el LED solo lado. Deje el extra sobresale a través de la ficha del interruptor, ya que conectará el circuito armado para. Hacer esto para cada uno de los 12 canales.

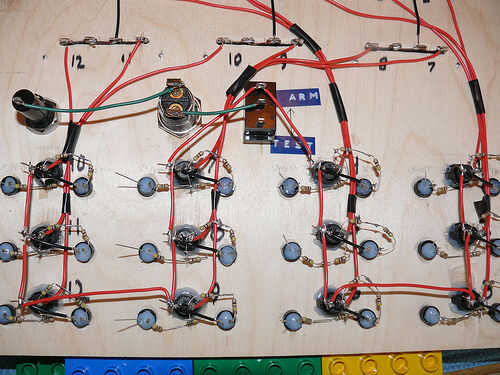

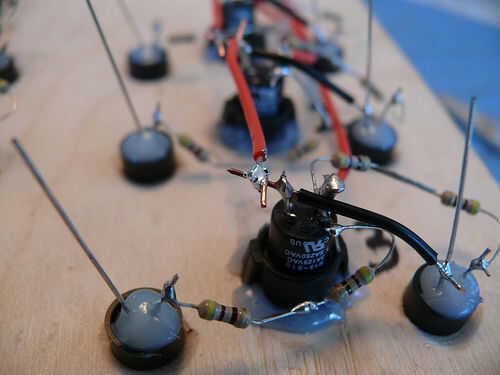

Ahora es el momento para conectar todos los canales individuales mutuamente y el circuito armado. Corte 8 más puentes de alambre, una vez más pela 1/4" de cada extremo. Utilice el cable rojo si desea mantener las cosas organizadas visualmente. Los puentes rojo serán conectados entre el cable extra en los puentes negros instalados para que los lados izquierdos de los interruptores pulsadores están conectados entre sí.

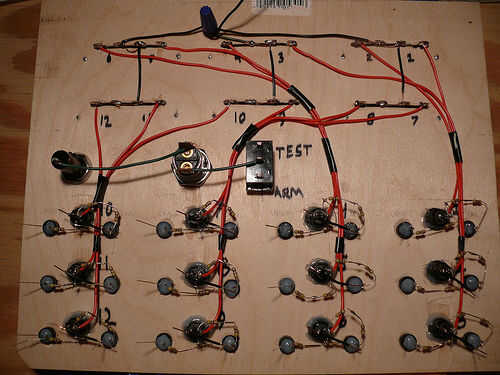

Conectar todos los canales entre sí en cada columna, luego a cada mitad de las columnas del puente. El centro dos tendrá un segundo puente en los canales superiores (4 y 7) de cada columna que se ejecuta directamente en el interruptor. Ver la última foto abajo para aclarar todo esto.
Ahora el circuito armado es completado.
