Control de fuegos artificiales (3 / 18 paso)

Paso 3: Diseño de una plantilla

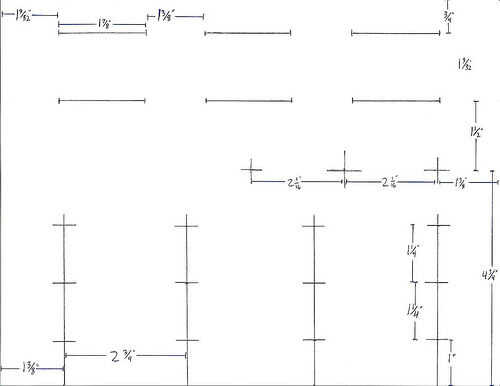

Apenas bosquejado una plantilla para el panel en papel para comenzar con. Se pueden organizar cosas sin embargo como en el tablero, dependiendo del tamaño de la caja en que están poniendo todo. Todo en un 8,5 "x 11" papel Diseñé y centrado sólo en el panel de madera (12 "x 12") cuando llegó el momento de empezar a cortar.

Comienzan con arreglar los terminales de altavoz, que puse en la parte superior en dos filas de tres. Tienen una dimensión exterior de 2-3/4 "x 15/16".

Luego vino el interruptor interruptor de llave y fusible. Me centré el interruptor de palanca horizontal a la derecha del tablero en los terminales de altavoz. La llave está a la derecha del interruptor de cambio, y es el soporte de fusibles a la derecha de la llave.

Por debajo de los interruptores principales son los interruptores de botones y LED indicadores de estado.
Los botones que dispuestos en 4 columnas de 3 botones. Cada botón tiene también dos LEDs; uno a cada lado. No incluyo los LEDs de la plantilla, porque yo solo comentar dónde ponerlos. Usted también podría querer organizar diferentemente en el suyo, poniendo los pares LED debajo del interruptor o por encima de ellos en vez de en los lados opuestos.

Adjunta es una plantilla PDF así que usted puede imprimir usted mismo. Impresión y cinta sobre el grupo que opta por el uso y usted puede taladro/Sierra a través de él a todo debidamente alineado si desea mi diseño.
