Paso 2: conexiones

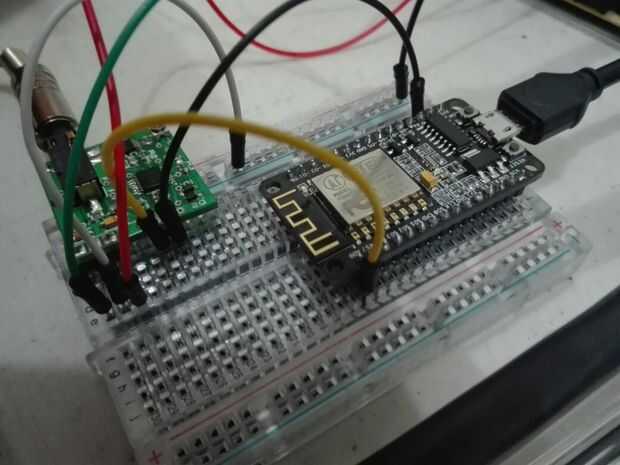

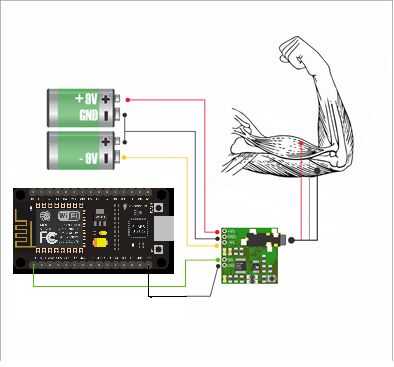

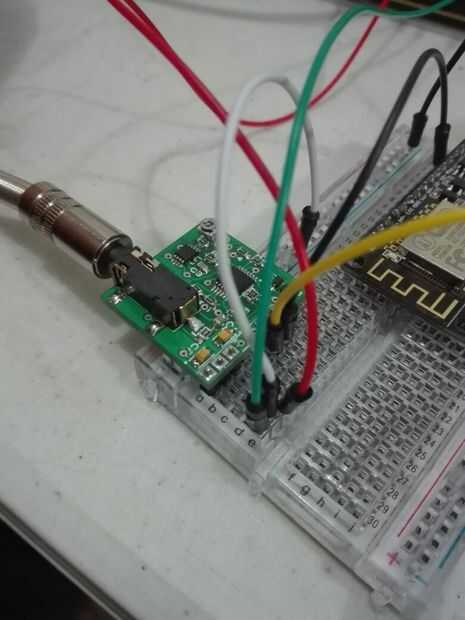

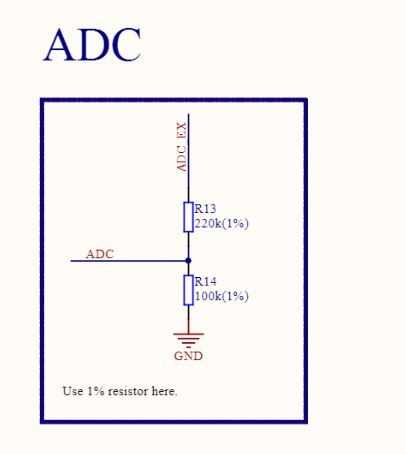

En la primer imagen se muestra una conexión muy sencilla, con la cual generas una fuente bipolar con dos baterías como lo mencionamos anteriormente, si tu usas el NodeMCU V1.0 puedes conectar la salida de señal del sensor directamente al pin analógico A0, pero en caso de usar cualquier otra versión del ESP8266, tendrás usar un arreglo de resistencias como el vemos en una segunda imagen dado el ADC del ESP8266 es de 0-1.8v (El nodeMCU ya tiene las resistencias), si no haces esto, Quemaras el ESP8266.

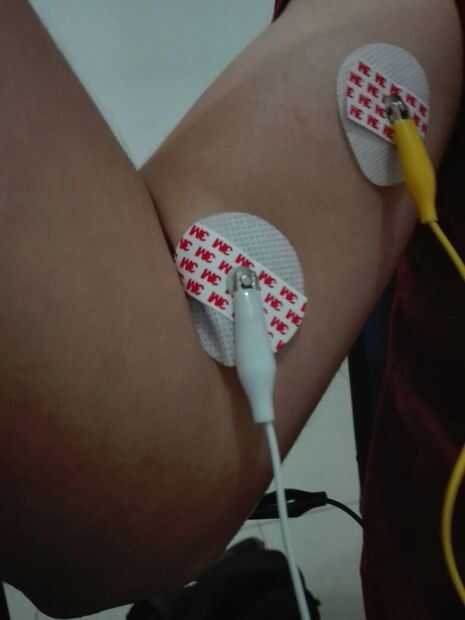

Ahora es momento de conectar nuestros electrodos, tendrás poner 3 electrodos en tu brazo, uno en la parte de abajo del musculo como lo dice la primer imagen, este servira como referencia un 0, los otros dos electrodos tienen estar en el musculo a medir, con una separación aproximadamente de 5 cm.
Una vez tengas conectado, de Sensor de los electrodos y el ADC con la configuración de resistencias apliquen en tu caso es hora de programar!.
En la primera foto se muestra una conexión muy fácil, que se puede utilizar para crear una fuente de alimentación bipolar, como hemos dicho un paso antes, si usas el NodeMCU v1.0 puede conectar la salida del sensor directamente al pin analógico A0, pero si usas otra versión de ESP8266, es necesario utilizar una matriz de resistencia como el que está en la segunda imagen porque el ADC de ESP8266 va de 0v a 1.8v (en el NodeMCU las resistencias están incluidas), si no lo hace se quema el ESP8266
Ahora es la hora de conectar los electrodos tienes que poner 3 electrodos en el brazo, uno en la parte inferior del músculo como se indica en la primera foto, esto servirá de referencia a 0, los otros dos electrodos tienen que ser en el músculo a medida, espaciados unos 5 cm.
Una vez que tengas todo había conectado, los electrodos, y el Sensor con el ADC con la configuración necesaria de resistencias es el momento de programar!
