Control de Ikea Dioder tira de LED con Arduino + 16 X PWM LED fundido Junta (3 / 6 paso)

Paso 3: Conecte a Dioder 16 X PWM LED fundido

Tira y conecte los cables Dioder hasta como se muestra. Las líneas de 12V principales conectan a la gran G y V1. Asegúrese de conectar la línea de 12V a V1.

Entonces conecte la línea de 12V para la tira del LED para el pequeño v1, que está conectado con el gran V1 a través de la Junta.

Por último, conecte las líneas rojas, azul y verdes a los canales 2, 3 y 4, respectivamente.

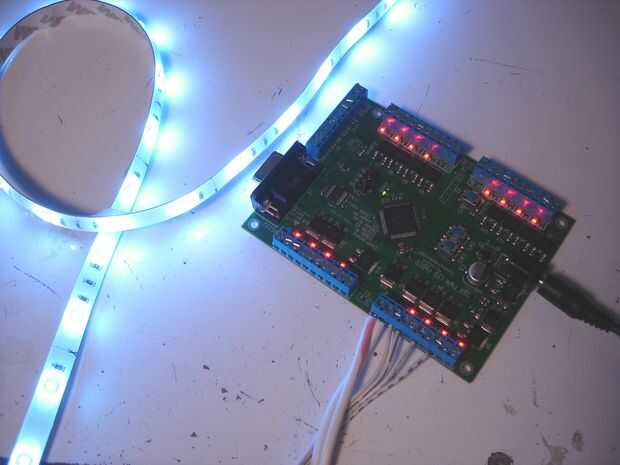

Si se conecta en el tablero de Fader X 16, la tira debe quedar blanco ya que los tres canales será completo en forma predeterminada.
