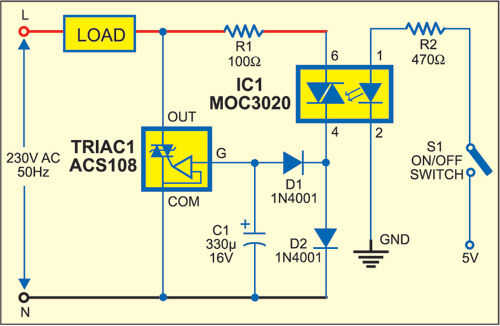

Paso 1: Circuito de control de interruptor de la CA con opto-triac
Operacional es necesario cuando la referencia del circuito de control no es lo mismo que la referencia del interruptor de AC. Este es el caso de nuevos dispositivos usando un inversor de control de motor de 3 fases, donde el MCU se conecta en el riel de la DC y el interruptor de CA se hace referencia a la línea. Un desplazador de nivel se utiliza para permitir la comunicación entre el MCU y el interruptor de encendido. Una manera habitual de implementar esto es utilizar un opto-triac pero este dispositivo no funciona correctamente para todos los conmutadores AC.
Entre interruptores AC disponibles hoy en día, se utilizan diseños y diferentes tecnologías. Las principales familias conocidas son el Triac estándar, el Triac snubberless y ACS.
Para encender un triac o un dispositivo de ACS, una corriente de la puerta debe ser aplicado entre la compuerta (G) y la terminal A1 para el triac, o entre la puerta y el terminal COM del dispositivo de ACS.
