Control de iTunes Arduino Touchscreen (ATSIC) (2 / 4 paso)

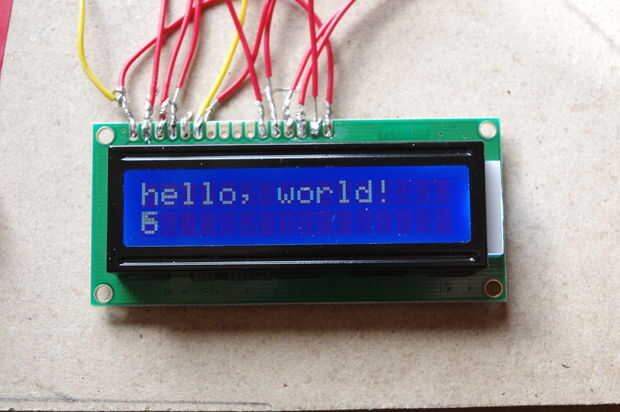

Paso 2: Alambre para arriba de la pantalla LCD

Al cable de la pantalla LCD necesita conectarse

VSS y pluma de 10K a 5v
VCC a 10K pluma
VO 10 pluma de k y una toma de tierra
RS a D12
RW a GND
E a D11
DB4 a D5
DB5 a D4
DB6 para D3
DB7 a D2

LED + 5v
LED-a GND

Si tienes un LCD diferentes el cableado puede ser un poco diferente si tiene problemas, lea la información en este enlace http://arduino.cc/en/Tutorial/LiquidCrystal
