Paso 2: Conexiones/Conexiónes

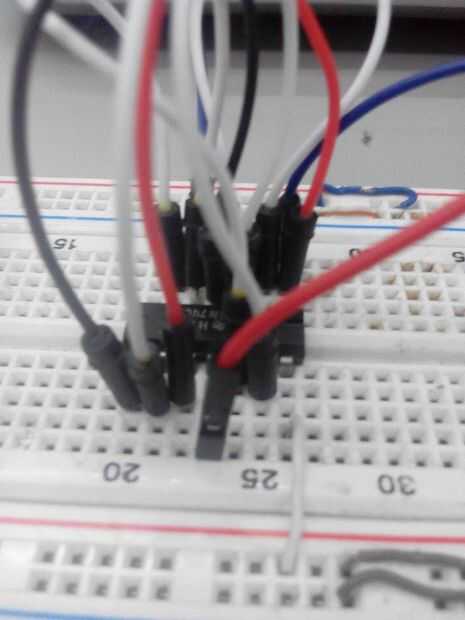

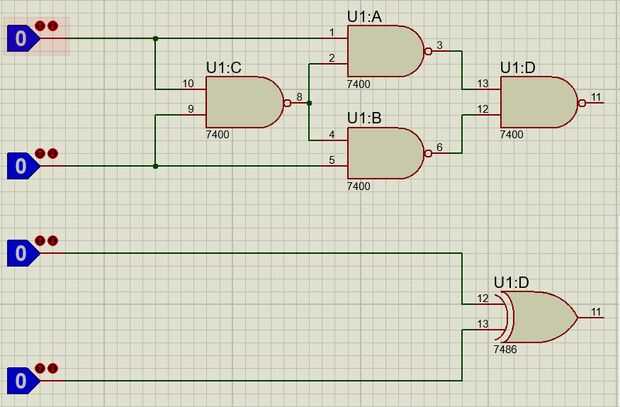

Proceda a conectar la compuerta XOR (o exclusivo), en caso de no tenerlo, usted puede construir por un 7400 (NAND), en mi caso usé la puerta NAND 7400, hice el diagrama en proteus para una fácil comprensión de cualquier circuito.
P.D.: Olvide conectar los pines GND y VCC del IC casi en IC todos los alfileres son GND = 7 VCC = 14
Como en la imagen dice una entrada viene de arduino, que en este caso es el pin 13 y otro por el interruptor ordinario, bien el interruptor ordinario deben conectarse con una conexión hacia abajo como en la imagen para explicar y podría ser la resistencia de 1K a 10K.

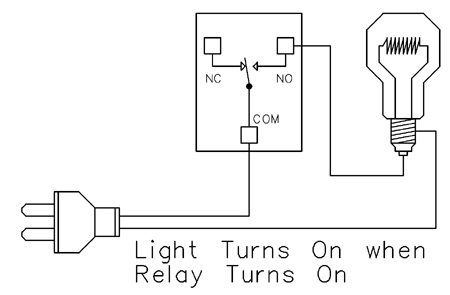

En el relé es una cosa fácil, sólo necesitas cambiar tu interruptor ordinario al conmutador del relé como en la imagen por favor no conecte el relé con la potencia de.
Proceda a conectar la comperta XOR (o exclusiva), at caso de no poseer una, tu puedes construirla con una 7400 (NAND), en mi caso yo uso la compuerta 7400 NAND, hice el diagrama en proteus para las Naciones Unidas mejor Spouse para cualquier circuito
P.D.:no olvides conectar los pines GND y VCC del CI casi en todos los circuitos integrados son de GND = 7 y VCC = 14. Como en la imagen dados, una entrada viene del arduino, en este caso es el pin 13, y otro viene del siwtch comun, bien el interruptor común necesita esta conectado con una conexión tipo desplegable como en la imagen se explica y la resistencia puede ser desde 1k hasta 10k.
En el contacto es muy fácil sólo tienes cambiar el interruptor común al interruptor del contacto como en la imagen Por favor, al conectar el contacto Free la corriente.
