Paso 4: Conexiones del ESP8266 del ESP8266/Conexiones

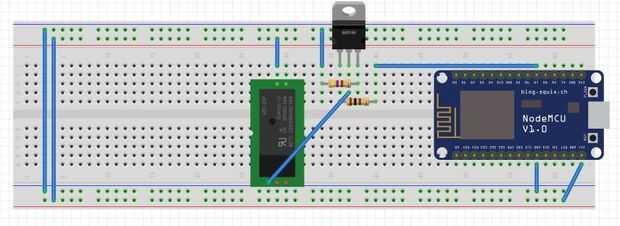

La conexión al relé es muy fácil que sólo tienes que conectar 13 de GPIO de la ESP8266 a la base del transistor con el resistor de 100 ohmios el colector a una parte del relé y el emisor a tierra con la resistencia de 470 ohms que utilizamos el transistor porque la corriente proporcionada por el esp8266 no es suficiente.
En caso de no tener el interruptor de dos vías cableado te utilizará segundo circuito te que nos en el paso de th 3 y conectar el común a la puerta XOR.
Español:
La conexión al relevador es muy sencilla solo tienes conectar el GPIO 13 del ESP8266 a la base del transistor con la resistencia de 100 ohmios, el relevadoral colector y el emisor una de tierra por medio de la resistencia 470 ohmios

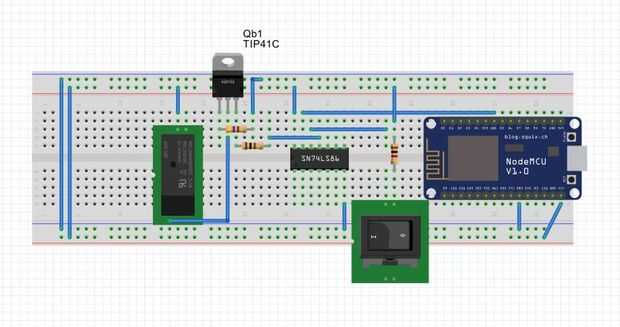

At caso de no tener la conexión tipo escalera deberas usar la conexión de la segunda imagen con el circuito armado previamente en el paso 3 y de la salida de la XOR conectar el transistor y el relevador.
