Control de la temperatura de registro inalámbrico (5 / 7 paso)

Paso 5: Registro PCB

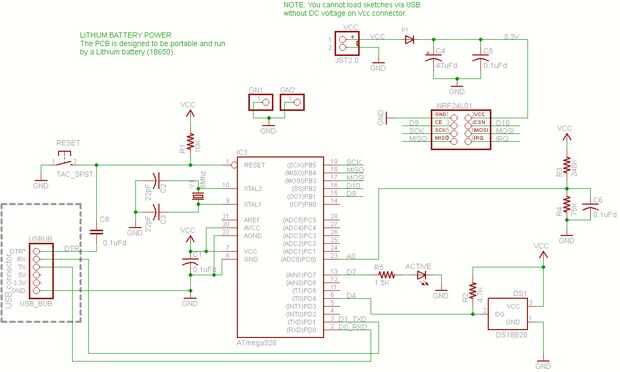

Se muestran los esquemas de mi remoto temperatura PCB y PCB TemperatureLCD5110. Los tableros están disponibles en el archivo ZIP de águila.

Remoto de temperatura PCB BOM
Temperatura a control remoto 1 PCB
condensador de 4 0.01uFd
condensador de 22pF 2
1 condensador de 47uFd
1 diodo 1n4148
1 sensor de temperatura DS18B20
1 microcontrolador Atmega328P
1 zócalo del IC 28pin
Módulo NRF24L01 + 1
1 resistencia de 10K
1 resistencia de 4,7 K
1 resistencia de 240K
1 resistencia de 75K
resistencia 1 1.5 k
1 conector JST2.0
1 cristal 8MHz
1 pulsador táctil
1 LED de 3mm
1 18650 batería y soporte
Pernos de jefe varón y hembra

Costo total estimado es de unos $12 @

TemperatureLCD5110 PCB BOM
1 TemperatureLCD5110 PCB
1 conector JST2.0
condensador de 4 0.01uFd
condensador de 22pF 2
1 condensador de 47uFd
1 sensor de temperatura DS18B20
1 microcontrolador Atmega328P
1 zócalo del IC 28pin
Módulo NRF24L01 + 1
1 pantalla LCD5110
5 resistencia de 10K
1 resistencia de 4,7 K
1 resistencia de 1K
Cristal de 16 de 1 MHz
1 pulsador táctil
1 regulador de voltaje L78L33
Pernos de jefe varón y hembra

Costo total estimado es de unos $17

Notas:

Ambos PCB es solo cara para que algunos puentes son necesarios.
GN1 y GN2 son puntos de tierra. Generalmente me enganche un hilo entre ellos para propósitos de prueba. Es un buen lugar para colocar DMMs y osciloscopio.
NRF24L01 + funciona de 1,9 a 3.6Vdc. Puesto que una 18650 cargada de 4.2V, diodos, D1, se agrega para que la tensión NRF24L01 + no exceda 3.6Vdc.

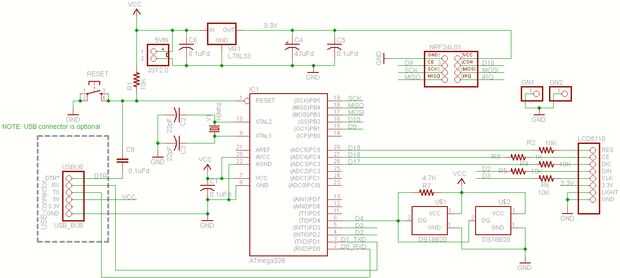

El PCB de TemperatureLCD5110 puede ser alimentado por USB o por una fuente de 5Vdc. Hay lugares para dos sensores de temperatura DS18B20 en este PCB pero el esbozo sólo admite uno.
