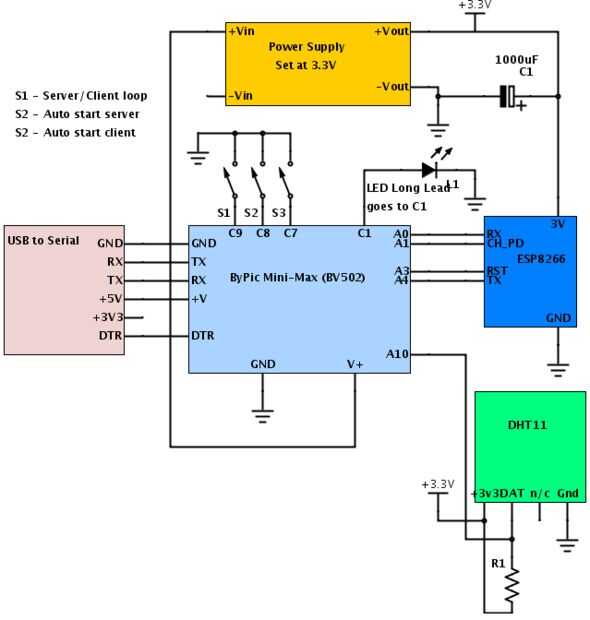

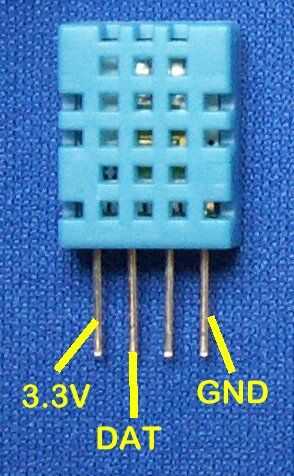

Paso 1: Diagrama del circuito y edificio

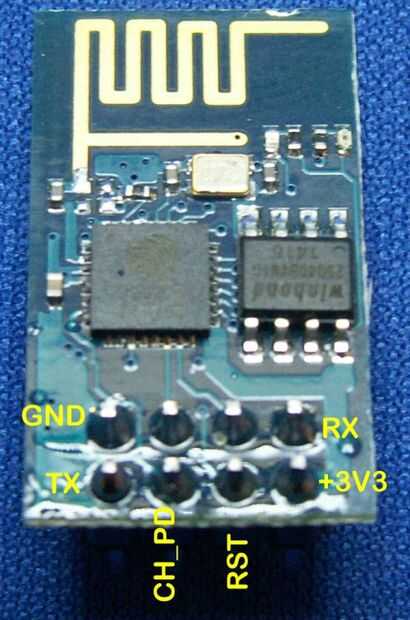

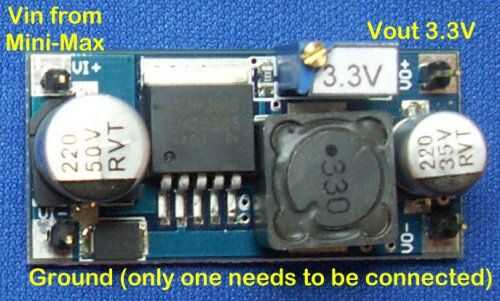

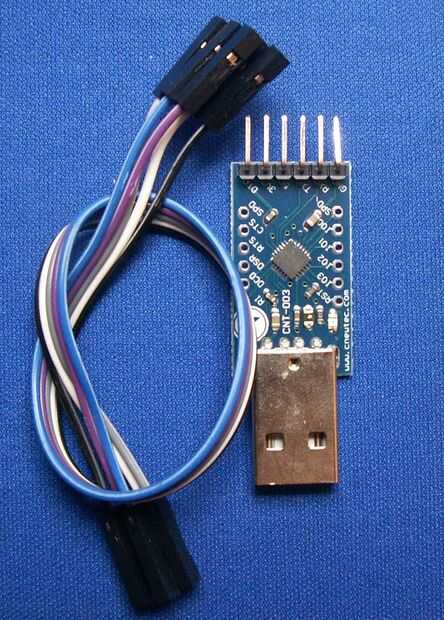

El circuito está construido sobre una placa sin soldadura con el USB a serial suministra energía para todo el circuito. La fuente de alimentación separada que se debe establecer a 3, 3V, toma su entrada desde el pin V de la BV502 como esta es la entrada de la USB. Esta fuente independiente acciona el ESP8266.
Aunque el mini-Max (BV502) ha construido en 3.3V regulador no puede suministrar suficiente energía para el ESP8266 así (puede pero por poco). DEBE haber un condensador grande (cerca de 1000uF) a través de la alimentación a la ESP8266 como se ha comprobado por la experimentación que se obtienen resultados confiables sin él.

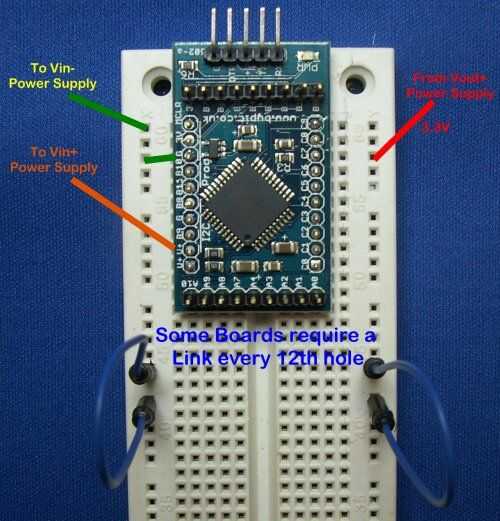

La placa de circuito de mini-Max tiene el puerto y pin nombrado marcado en él sea C0 por ejemplo pines del puerto C 0. Es posible construir el circuito sin un protoboard si se sueldan las clavijas en el Mini_Max hacia arriba. El kit de
Hay tres interruptores que se muestran no son interruptores reales sino sólo cables puentes en la protoboard. El firmware está escrito para leer estos interruptores para controlar el flujo del programa. El programa también puede controlarse mediante la interfaz serial mediante el libre IDE. Para este proyecto hay ninguna necesidad de conectar a cualquiera de los switches, para líneas de licencia ahora C7 a C9 inconexos.
Si eres nuevo en ByPic entonces es mejor que simplemente se conectan a la BV502 y USB a serial en primer lugar, para obtener el va de IDE para dar una sensación de cómo funciona el sistema. Esto es completamente explicado aquí. ByPic es un sistema interactivo de desarrollo rápido de aplicaciones, que es un socio ideal para el controlador de ESP8266 Wi-Fi.
El siguiente paso es una introducción rápida a ByPic
