Control de las luces en su habitación o casa desde tu teléfono android! (8 / 9 paso)

Paso 8: El relé

Ahora debemos montar el relé y su gatillo. He pegado un transistor de NPN al relé y soldado la negativa a su entrada, un resistor de 1000 ohmios para el gatillo y una rúbrica femenina a la resistencia a conectar con el EC1. entonces uno de la bobina conduce desde el relé a su salida. luego soldar un cable de 12V para el otro cable de la bobina del relé. Ahora podemos conectar la cabecera de la mujer para el EC1 bruja pin 28 corresponde a la salida 1.

Ahora Conecte uno de los cables de AC a la entrada al relé y soldar otro cable corto a la salida del relé

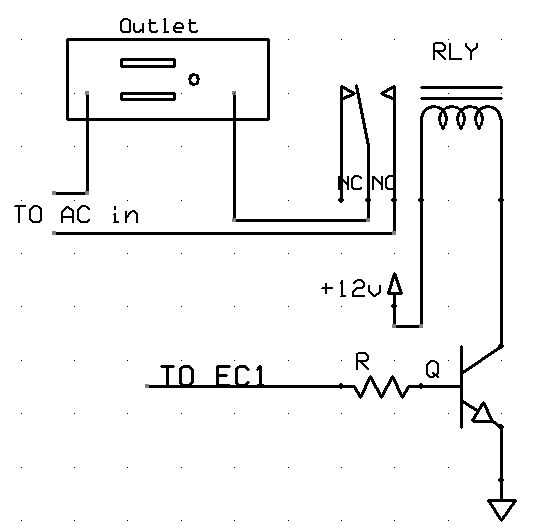

Arriba se muestra el esquema para el montaje de relé.
