Control de LCD con LabVIEW (2 / 4 paso)

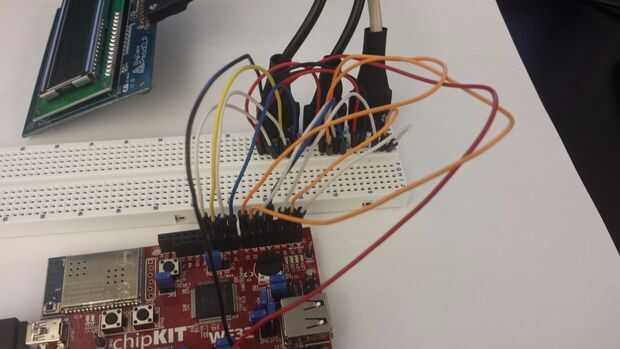

Paso 2: cableado

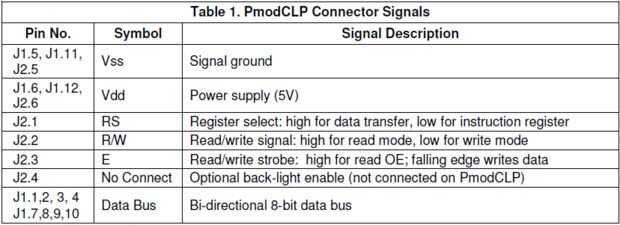

De la hoja de referencia en la página de Digilent, obtenemos la tabla que muestra cada perno y su función. Pernos 1.5, 1.11 y 2.5 son masa de señal y pernos 1.6, 1.12, 2.6 son fuente de alimentación (3.3V). El resto de los pines (además de 2.4 que no está conectada) son líneas de salida digital. Consulte la tabla de excel por encima de las conexiones correctas entre el número de pin y canal digital.
