Paso 3: Código MPIDE (comandos personalizados)
Para MPIDE configuración y conceptos básicos, revisa esto aprender módulo de Digilent.
Puesto que no se admite directamente la interfaz de datos paralelo (todavía) por LINX, debe utilizarse la funcionalidad de comando personalizado. Comandos de encargo de trabajo agregando una función personalizada para el firmware del dispositivo y luego llamar a esa función desde LabVIEW.
Visite este enlace para obtener un tutorial sobre cómo usar los comandos personalizados. Siga a esta guía hasta el paso 7 del procedimiento, pero no dude en seguir leyendo para tener una idea de trabajo de comandos como encargo.

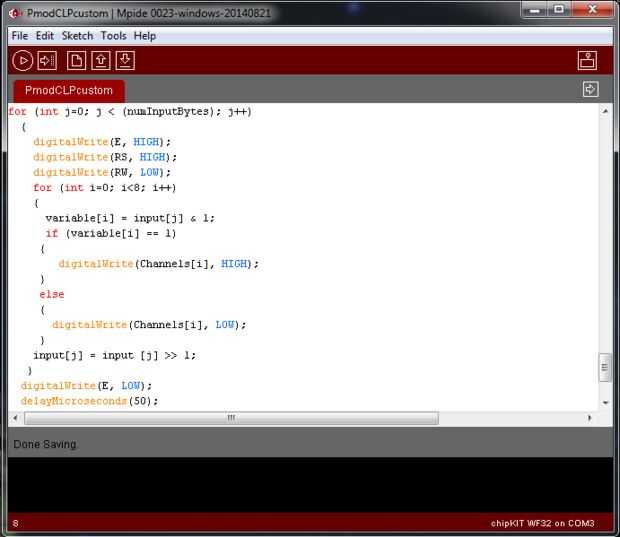

Desde aquí, descarga el archivo .pde abajo. Este archivo es el archivo de firmware personalizado que hice para el PmodCLP usando la hoja de datos para la pantalla LCD. Nota: este archivo de firmware personalizado sólo funciona para el chipKIT WF32. Si tienes un dispositivo chipKIT diferente, visite el enlace de comando personalizado por encima a LabVIEW MakerHub. Toma mi función personalizada del archivo .pde e incluyen la declaración de avance y la función de comando personalizado de fijación descrito en la guía.
Ahora todo lo que necesita hacer es cargar este archivo a la WF32 o cualquier board tienes y estarás listo para usar el código de LabVIEW.
