Control de luces con el smartwatch Pebble y Arduino (2 / 4 paso)

Paso 2: La arduino relé conexión

El relé funcionará como un interruptor que puede conectar un cable al recibir una señal de la arduino.
El relé requiere 5 voltios!

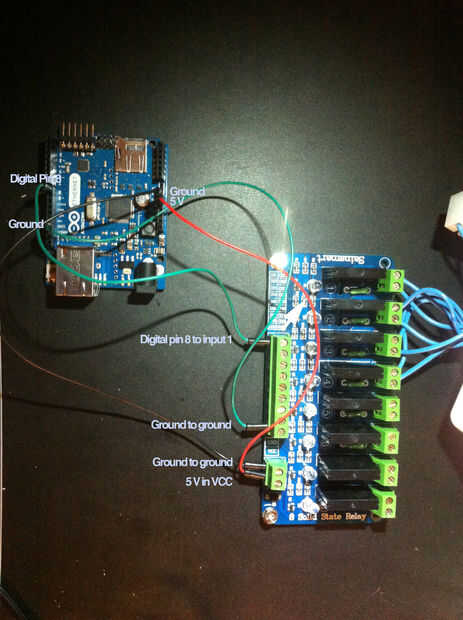

Conectar el arduino al relé como se muestra en la fotografía.

Básicamente lo que pasa es que cuando la salida del pin digital 8 es alta entonces suministra 5 voltios a la entrada 1 que activa el interruptor 1. El cable azul (a la derecha) entonces se "conectará". -Tengo más cables conectados como controlar múltiples fuentes de luz.

Se pueden utilizar otras salidas de arduino pero vas a tener que modificar el sketch de arduino.
