Paso 6: Los relés
PRECAUCIÓN: Este proyecto implica altas corrientes provenientes de la pared de su casa. Por favor tenga cuidado al hacer proyectos que manipulan o involucran a la alta tensión. Si no está seguro de qué hacer, por favor, encontrar a alguien que y pedir ayuda. No creo que usted puede solo descubrirlo como vas.

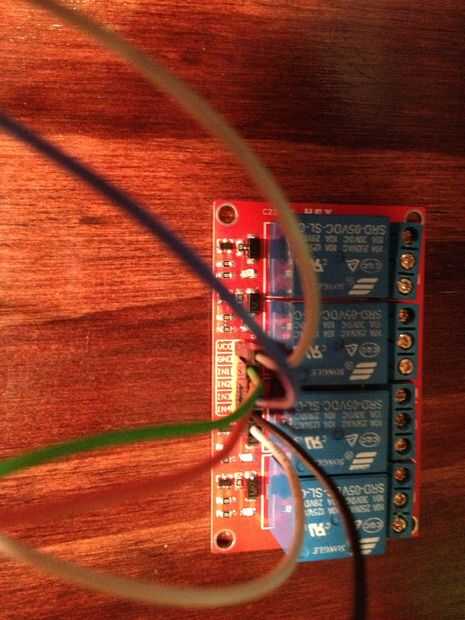

Esta placa de relé tiene 5v, para que el pin de tensión masculina va al pin de 5v de Arduino. TIERRA va a GND (espero que recogió aquel por ahora) y in1-in4 va hasta sus 4 pernos en el Arduino.
La siguiente parte es importante que si nunca ha trabajado con relés antes, afortunadamente mi padre era un contratista eléctrico 30 años así que él lo estaba haciendo correctamente. Las líneas curvas frente a los contactos del relé que están uno frente al otro y hacen un semicírculo significa el circuito normalmente cerrado. Gancho tan caliente y cables de tierra de la toma de los contactos normalmente abiertos (se trata de las dos líneas que no están frente a uno con el otro) cuando el relé no se energiza el circuito cerrado será desenganchado, pero cuando se convierte en energiza el relé cerrará el circuito y permitir electricidad a la salida.
