Paso 7: La Asamblea!

Aquí es la parte donde trabajo todo lo que se junta, la Asamblea. Decidí que puesto que yo puedo no siempre controlar las luces de Navidad, nunca paso una franja de alimentación automatizado. Así que hice mi proyecto para que las salidas de los relés y la caja son todos permanentes, pero el Arduino es fácilmente obtenido.

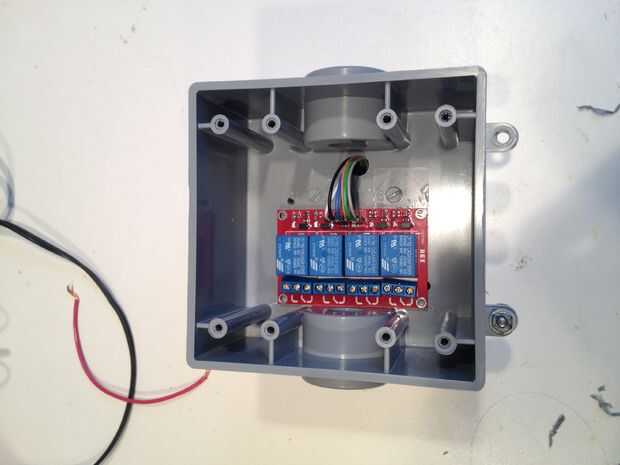

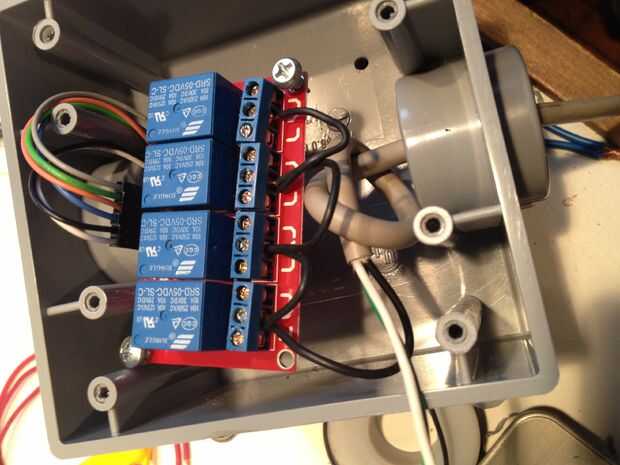

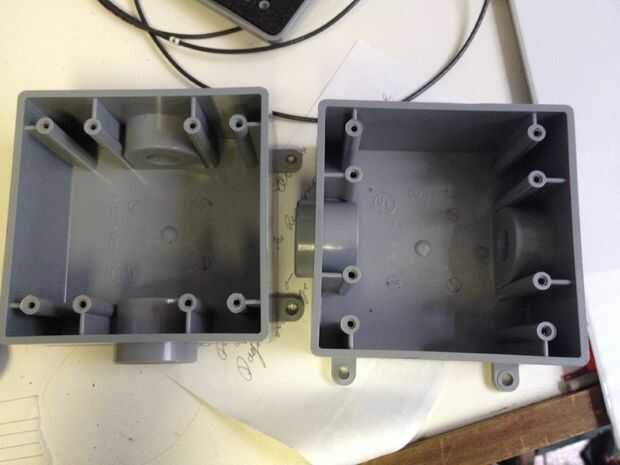

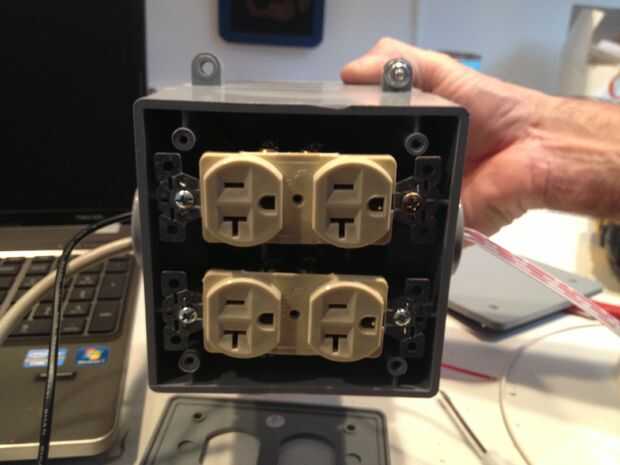

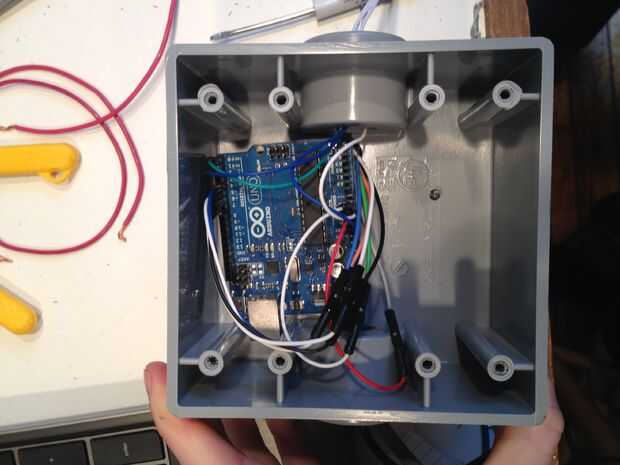

Cogí 2 cajas de plástico de la salida y había les espalda con espalda había conectado. Uno tendrá los puntos de venta y los relés (con el tapón se alimentan en un agujero que es pre fabricado en la caja) y el segundo cuadro celebrará el Arduino / módulo de Bluetooth. Taladré 3 agujeros en la caja con los puntos de venta, uno recorre todo el camino a la caja de cables desde el escudo Arduino y relé y. Los otros 2 agujeros son para montar el protector de relé.
