Paso 2: Cableado de las luces

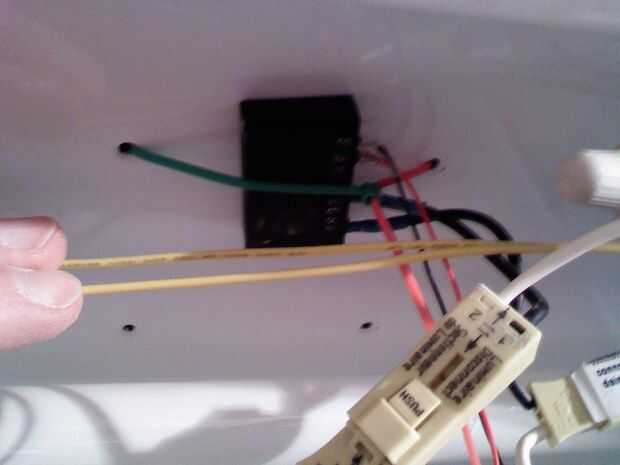

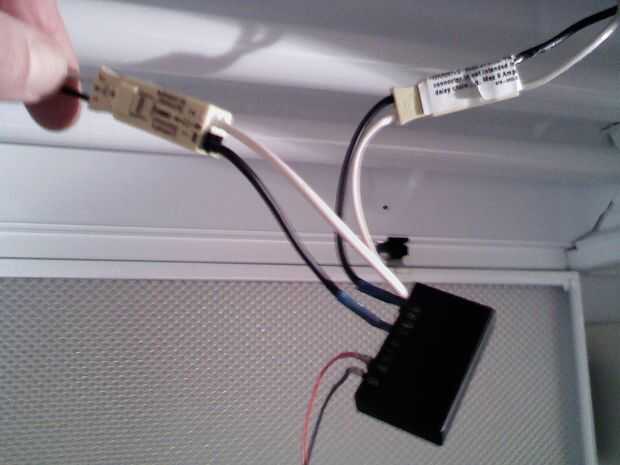

Echar un vistazo a la conexión de las líneas de corriente del interruptor en el balasto. Podría ser capaz de conectores de orden (vende la serie Wago 930, que es lo que teníamos de Newark Electronics). Entonces no necesitará cortar cables existentes y puede quitar el sistema si algo sale mal.

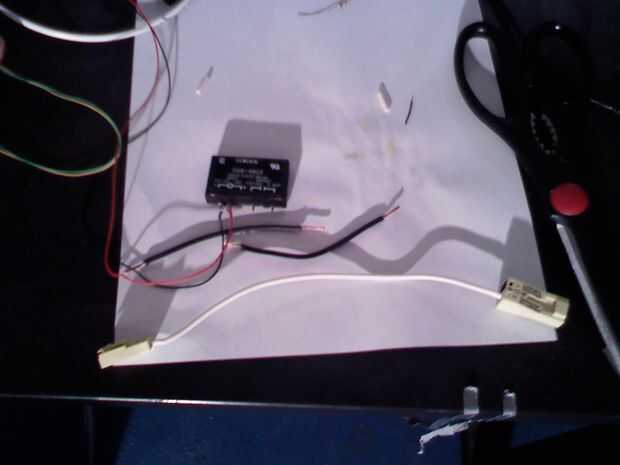

La soldadura de la tierra (negra) a la entrada del relé - y el control (amarillo) a entrada de relé + (el código de color en la imagen es diferente de lo que puse en la portada, ya que he cambiado mi mente sobre lo que tendría sentido).

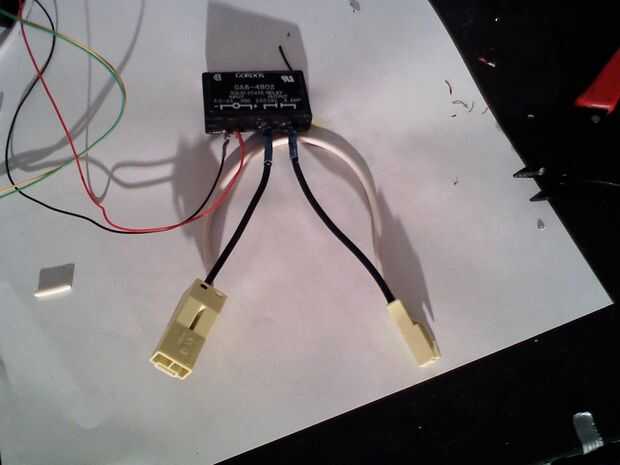

Suelde o atornille (dependiendo de su servidor) el cable negro (caliente) a través del relé. Asegúrese de utilizar del encogimiento del calor y cinta aislante. Empuje los conectores de los cables negros y el blanco (neutro) y tierra (verde) son sólo directamente a través de conector a conector.

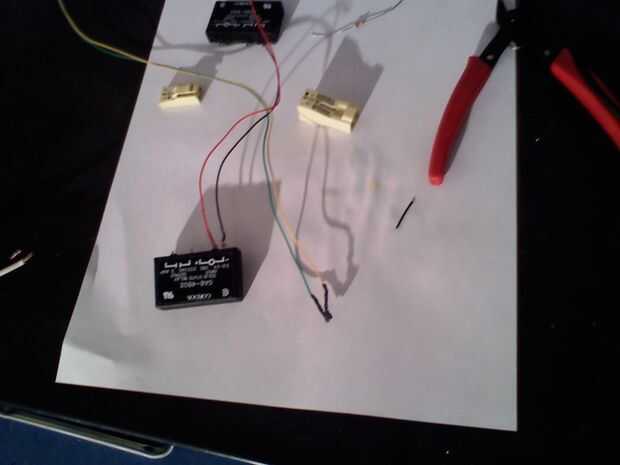

El otro extremo de los cables va a la Arduino como sigue:
Todos los cables rojos (cátodo común o colector) van a analógico 0 (puerto C0) y todo el negro a tierra. Cada verde (ánodo o emisor) va a los pines 8-13 (puerto B 0-5) y los cables amarillos van a los pines 2-7 (2-7 del puerto D). Asegúrese de que los cables verde y amarillo coinciden, ya que el sensor necesita para controlar el relé adecuado! Si pones el amarillo en el pin 2, el verde de la lámpara misma va al pin 8.
