Control de luces RGB desde Android con Arduino y Bluetooth LE (BLE) (3 / 6 paso)

Paso 3: Conectar el módulo Bluetooth y LEDs a tu Arduino

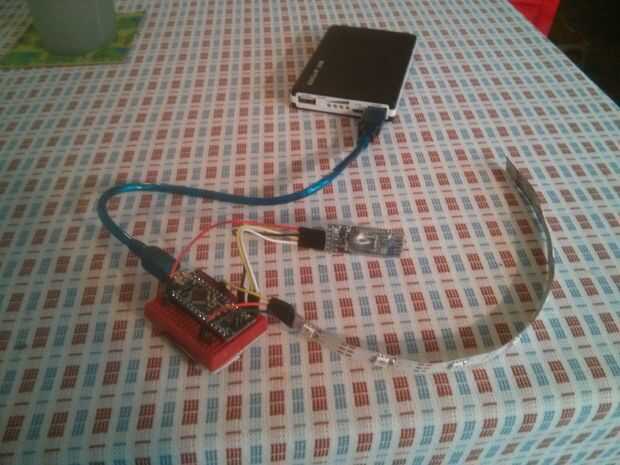

Conexión de HM-10 para Arduino

Conectar Bluetooth RX y TX pines en el microcontrolador. En mi caso no voy a usar el Arduino de USB por lo que yo estoy utilizando el puerto serie integrado en los pines digitales 0 y 1. Si necesita funciones USB de su intento de microcontrolador utilizando el software de serie.

HM-10 RX - TX del Arduino (D1)
HM-10 TX - RX (D0) de Arduino

Conectar la tira RGB LED

Las luces de WS2812 sólo tiene 3 pines: datos para pin digital 6, 5V y GND. Si usas una tira diferente podría tener 4 pernos y tendrán que incluir el código correspondiente para la conducción de esas luces.

Si usas tira RGB o LED sin algún tipo de IC puede seguir este ejemplo de Arduino.

Conectar fuente de alimentación a tu Arduino

Estoy usando un USB Power pack, pero podría utilizar una verruga de la pared o una conexión USB al ordenador.
