Control de luz usando Arduino con módulo de relé AC (3 / 7 paso)

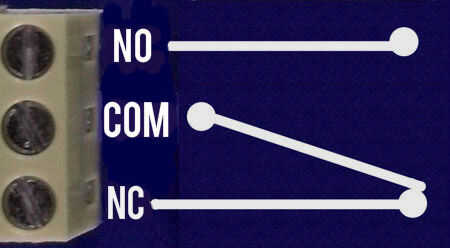

Paso 3: NC COM NO de relé

COM - conexión común--es el centro de la terminal, es caliente como energía a la carga está conectada en este terminal.

NO normalmente abierto---> se actúa como un interruptor, ya que es abierta - no habrá ningún contacto entre COM y NO, cuando activará el módulo de relé, se conecta al COM por el electroimán en el relé y se proporciona alimentación a la carga, que se enciende la luz. Así, el circuito esta cerrado hasta que desencadenan el estado a la baja en el relé.

NC normalmente cerrado---> lo está siempre en contacto con COM, incluso cuando el relé no es powered.when que activar el relé abre el circuito, por lo que se pierde la conexión. se comporta frente a NO.

im usando no hay conexión, pero aquí en este tipo de relé de estado "Alto" en código desactiva el relé (abre el circuito).  Estado de "Baja" en el código se activa el relé.
