Paso 3: Conexión del circuito

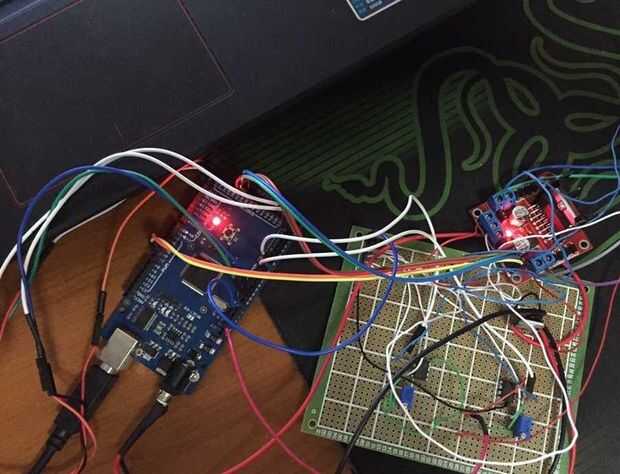

Durante la soldadura, ha considerado fácil conectar el panel de control principal con amplificación de circuito, si bien es un paso clave para fijar las bobinas.
1) los extremos con el mismo número en los dos bobinados están conectados para formar que un par y los otros dos extremos se conectan de la misma manera; como resultado, los dos conjuntos de bobinas correspondientes están en conexión en serie de la cabeza a la cola, lo que repele y atrae a efecto.
2) el sensor Hall se fijará en el eje de la bobina, y derecho sobre el centro del punto tanto como sea posible.

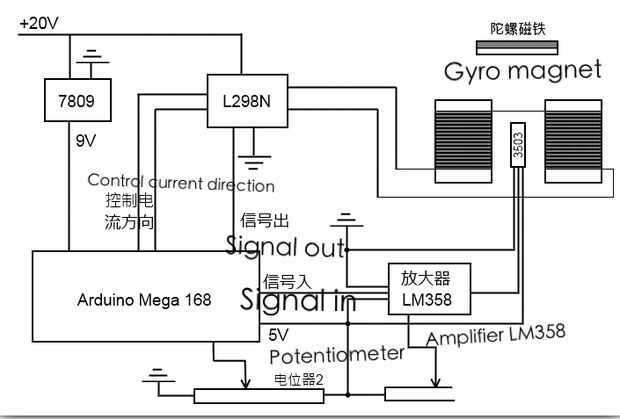

3) un par de bobinas se conectarán OUT1 y OUT2 del L298 y el otro par a OUT3 y OUT4 de L298N.

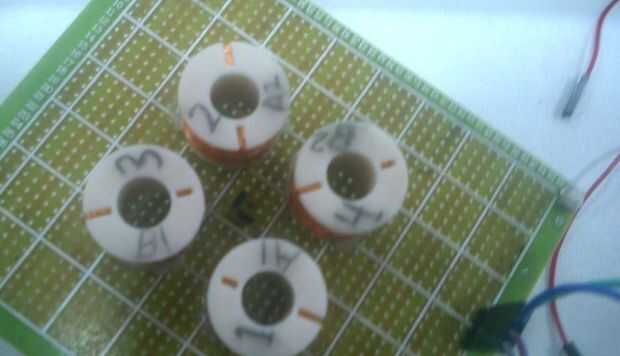

Asegúrese de que los devanados específicos conectan a out 1/2 y OUT3/4, y los conductores específicos OUT1 o OUT2 se numeran y se observó claramente, para que el juego seguirá siendo el mismo después de la desconexión y reconexión. En el caso de las conexiones se mezclan, tienes que ajustar y volver a hacerlo. (marcando números en devanados evitará realizar errores-imagen 3)
