Control de Motor de BLDC con Arduino, salvado el motor del HD y sensores Hall (10 / 12 paso)

Paso 10: Conexiones para Arduino

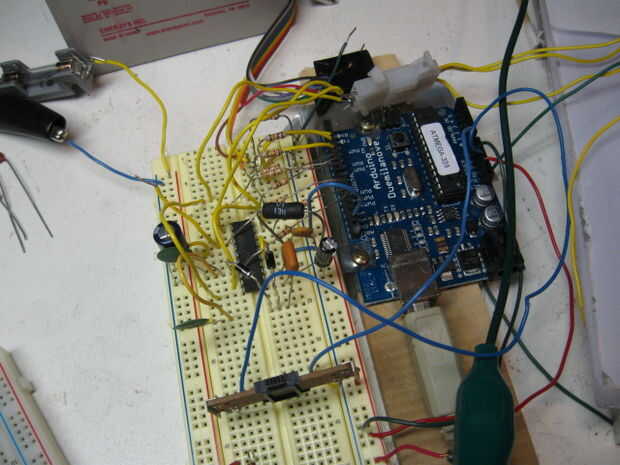

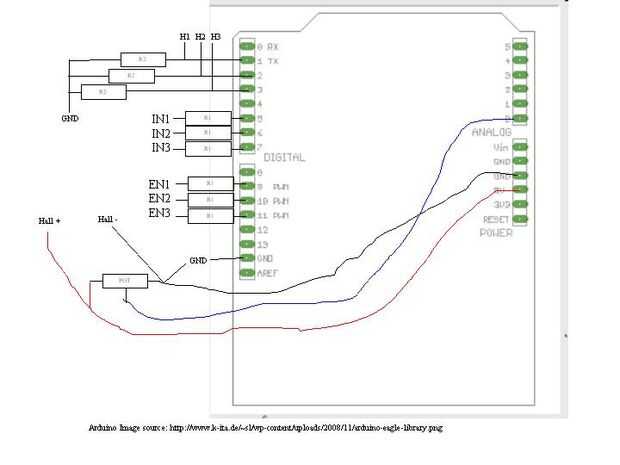

a continuación es una lista de las entradas y salidas en el arduino. También incluimos un diagrama y una fotografía de mis consejos.

2 - sala de 1 entrada digital: también 120 K resistencia a la tierra
3 - pabellón 2 entrada digital - también 120 K resistencia a la tierra
4 - pabellón 3 entrada digital - también 120 K resistencia a la tierra

5 - en 1 digital salida en serie con resistencia 400 ohm
6 - 2 digital salida en serie con resistencia 400 ohm
7 - 3 digital salida en serie con resistencia 400 ohm

9 - EN 1 digital salida en serie con resistencia 400 ohm
10 - EN 2 digital salida en serie con resistencia 400 ohm
11 - EN 3 digital salida en serie con resistencia 400 ohm

100 k ohm potenciómetro conectado a + 5V y gnd en el pin analógico 0 en el medio los extremos. Este potenciómetro se utiliza para controlar la velocidad del motor y la cantidad de frenado.

+ 5 v también se utiliza para ejecutar el pasillo sensores (ver paso 5).
