Este Instructable será sobre la construcción de una unidad de control de movimiento cablecam cuatro líneas.
El principio es nada nuevo ver CATCAM.
Sus cuatro motores/winches basados alrededor y una unidad de control que controla los motores.
COMPONENTES DE LA BASE
- Arduino UNO (o cualquier otro Arduino)
- 2 x Motorshields R3 (como un escudo sólo puede controlar dos motores)
- Interfaz MIDI (será un paso de este Instructable)

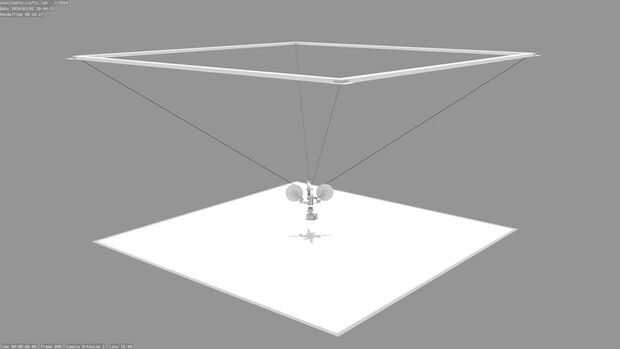

Hice una animación de los principios:
Y una versión de vista de arriba del video de arriba:
Y hay video de la versión casi acabada de manejar dos motores:
Una "nueva" idea es generar las señales de control vía MIDI.
Si usted piensa acerca de lo que su significado no y de donde viene el MIDI, la idea no es tan especial más.
Creo que de todos los secuenciadores MIDI y dispositivos de control que están alrededor, no hablar de las varias posibilidades de automatización de software de DAW.
También touchOSC era una gran preocupación al elegir MIDI, ya que permite construir interfaces MIDI para dispositivos móviles. Me permitirá controlar los motores a través de mi iPad o iPad por secuenciador.
Perfecto para control de timelapse y en tiempo real.
UNAS PALABRAS SOBRE MIDI
MIDI (M usial nstrument D igital nterface) fue inventado en algún lugar en los 80 por Dave Smith, uno de los maestros de gran sintetizador del universo y algunos otros chicos.
Hasta el momento sobre los hechos de la historia de importante :)
Cuál es más importante es lo que hace y cómo se parece el protocolo.
PROTOCOLO MIDI

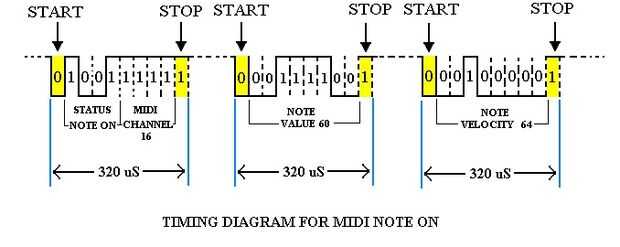

Como puede ver en la imagen, MIDI es un protocolo serie, lo que significa que hay un flujo de bits (0/1) en conists de toda la información relevante.
Todo lo que tienes que hacer es decirle al script para ver partes específicas de ese Protocolo, según lo que desee extraer.
En este caso, lo que necesitamos son los comandos CC normalmente se utiliza faders o perillas para cambiar configuración de mezcla de escritorio o lo que quieras para controlar vía MIDI de sintetizadores.
Porque sería muy laboriosas para escribir un guión dedicado para todas las funciones de MIDI y sus nombres dedicados que utilice una biblioteca de Arduino, los denominados:
BIBLIOTECA DE MIDI PARA ARDUINO
Al igual que todas las bibliotecas activar/puede utilizar las funciones por cargar con tu script.
Todos tenemos que hacer de la interfaz con el Arduino, es construir una pequeña interfaz con un conector DIN MIDI.
