CONTROL de movimiento de cuatro líneas de MIDI ARDUINO (4 / 4 paso)

Paso 4: Escudos PCB

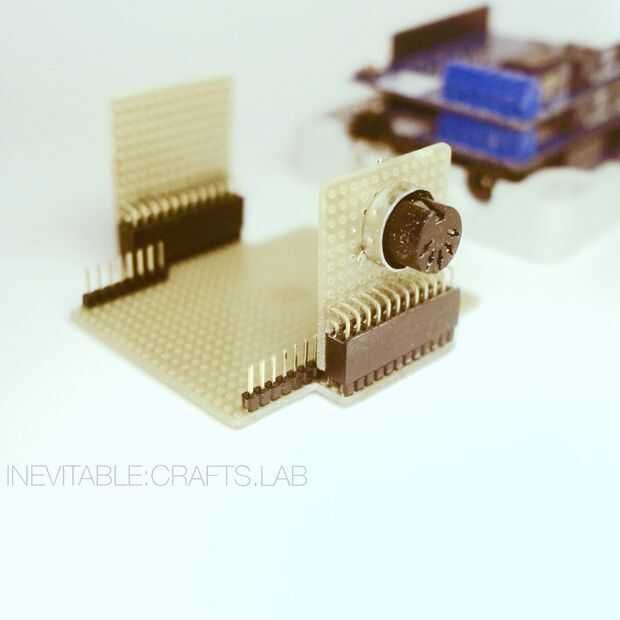

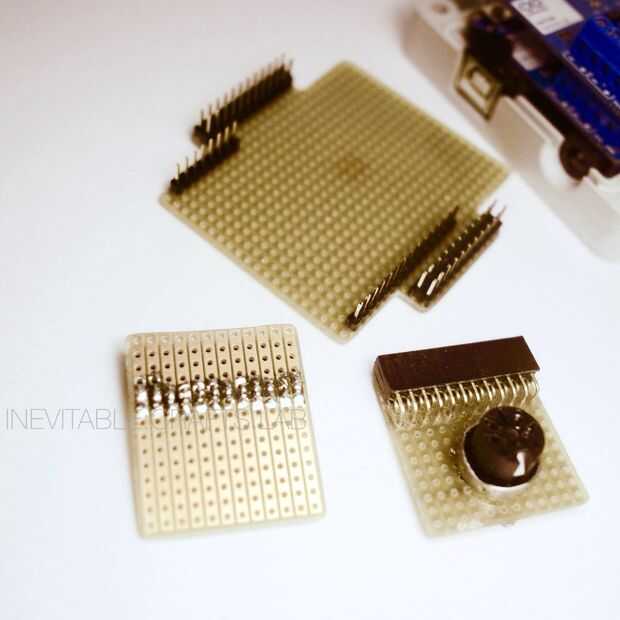

El escudo consta de tres partes:

  1. la pantalla principal
  2. el escudo de lado por el conector MIDI-IN
  3. un segundo escudo de lado de un ventilador o circuitos adicionales en el otro lado

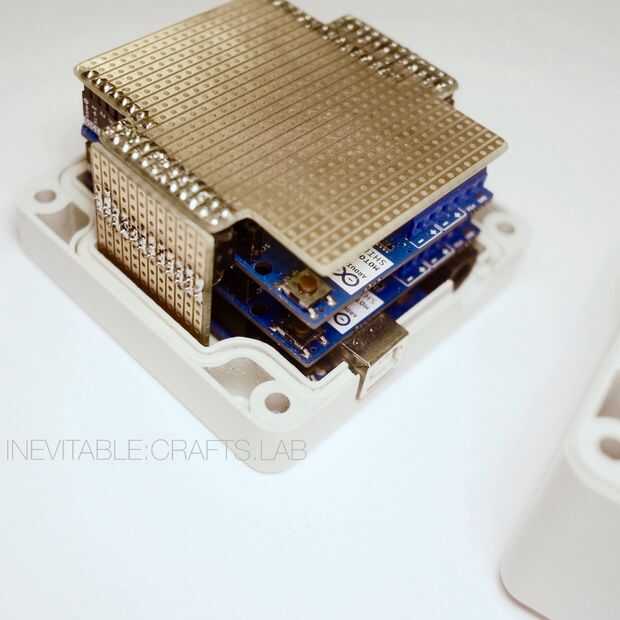

Utiliza filas de conectores macho y hembra para conectar los escudos y el Arduino y todos los rastros están intactos de momento.

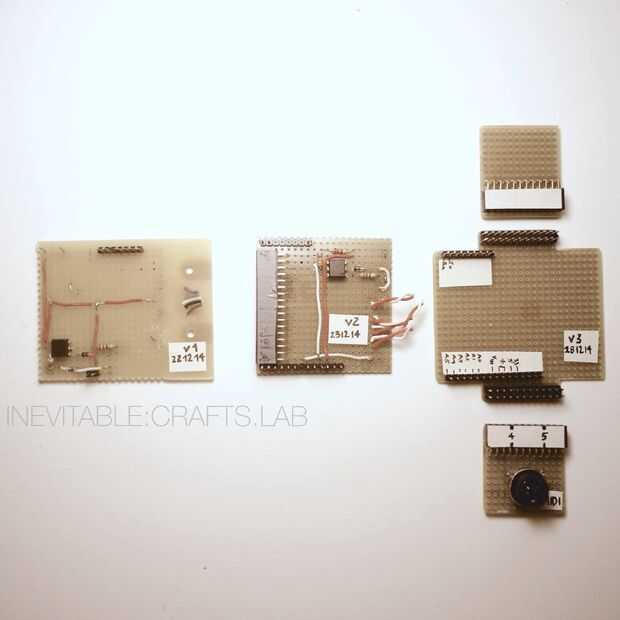

Como leí no hace mucho tiempo en sparkfun, debe nombre y fecha de su revisión, así sucesivamente uno fotos de que hay todas las versiones de mi escudo izquierda a derecha, primero a la versión final.

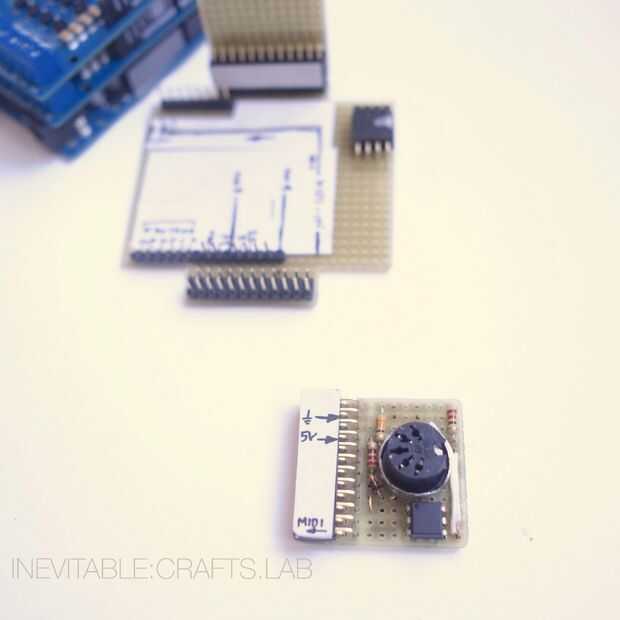

Me las arreglé para el circuito de entrada MIDI de la planta en el escudo pequeño, ver la última foto.

Voy subir un diseño de placa perforada-fritzing cuanto antes.

Un video de la prueba:

MIDI a ARDUINO desde artesanías Inevitable on Vimeo.
