Paso 3: Añadir resistencias de Opto Isolator

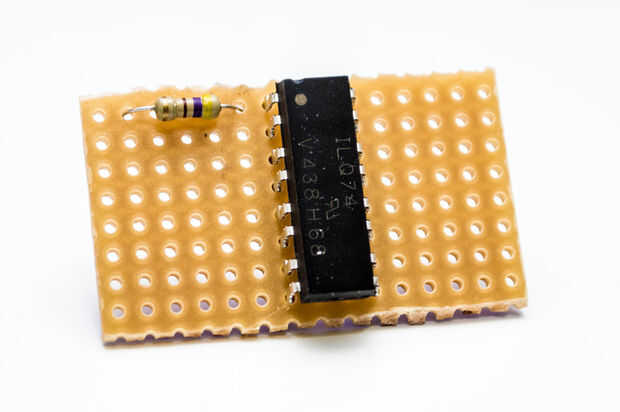

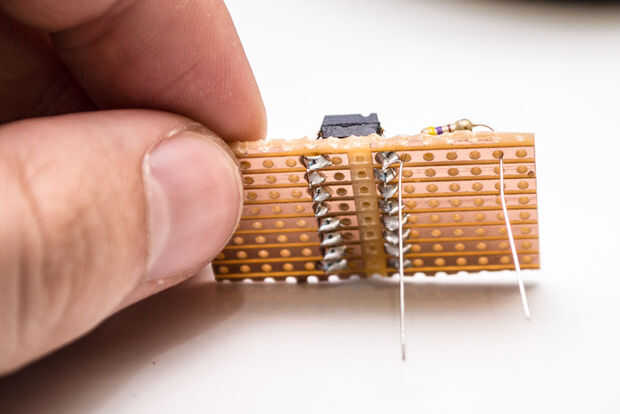

Mi opto aislador tiene 4 canales porque eso es lo que maplin tenía en el momento pero solo voy a utilizar 2. Que confundido al principio que los LEDs adyacentes dentro frente a formas redondas mutuamente así que tenga cuidado acerca de esa parte. Añadir las resistencias en los pines 1 y 4.

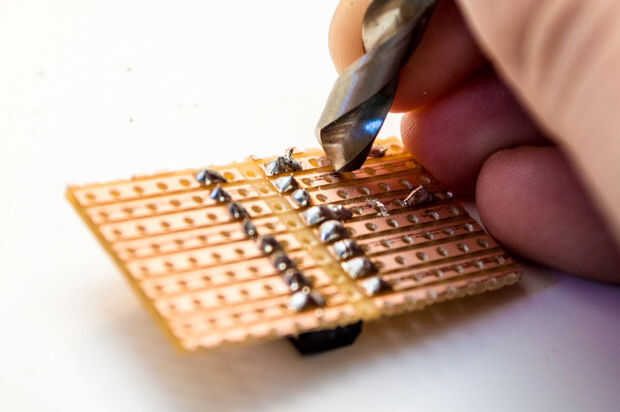

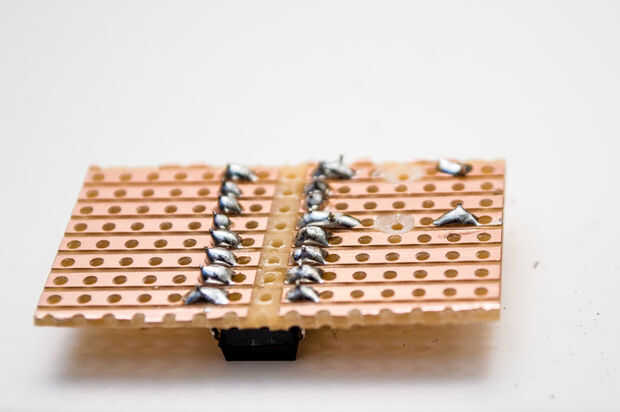

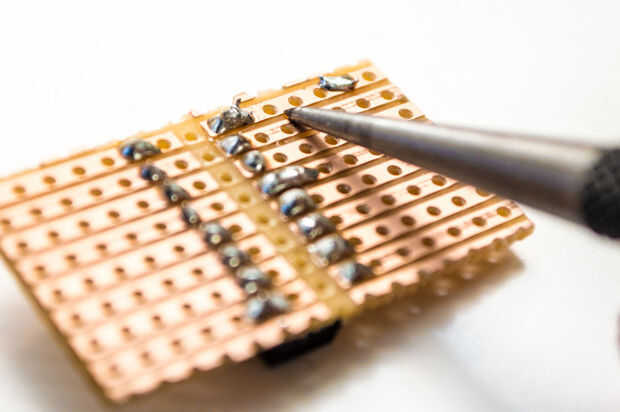

Utilice un cuchillo o una broca suelta para cortar las conexiones entre las piernas de resistencia ya que usted quiere en la serie.
El funcionamiento de esta cosa es que es un LED dentro de una caja pequeña con un fototransistor cuando el led está encendido, el fototransistor va conductivo, que es básicamente lo mismo que empujar que cambiar soldado a. Esto permite que el Arduino controlar cualquier botones que quieras sin estar conectado eléctricamente, por lo que puede funcionar con cualquier circuito!
