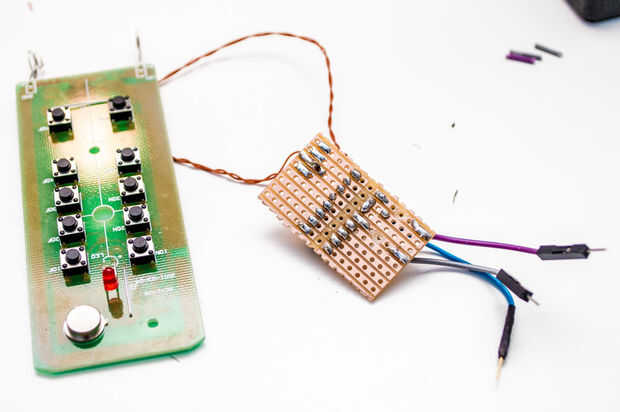

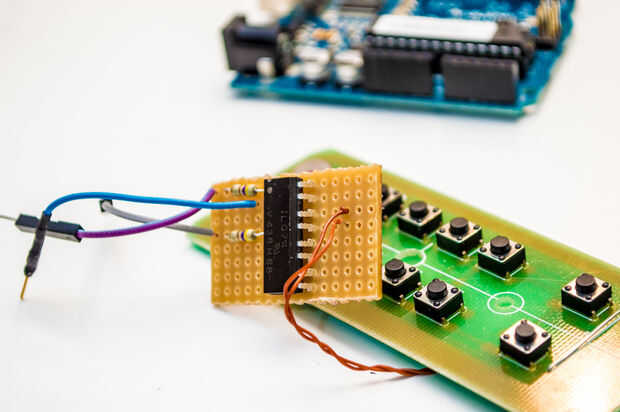

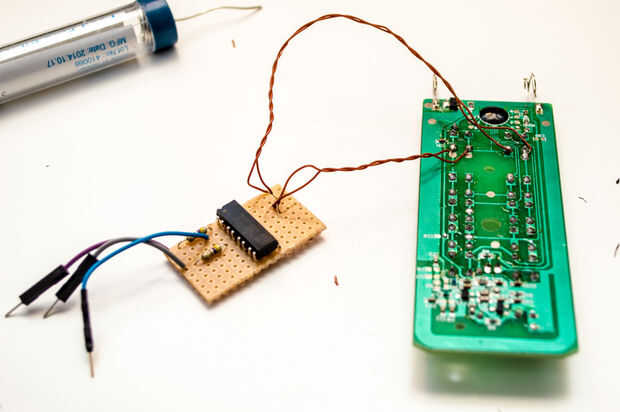

Paso 5: Alambre para arriba de los botones para el opto aislador
Añadir los pares de cables para los pulsadores hasta los pares de fototransistores. Se trata de pares de polos como 13 y 14, 15 y 16. La polaridad tiene que ser en esto pero no rompe nada si es malo, sólo que no hará nada. No hay sólida manera de saber qué manera alrededor de ella debe ser sin saber realmente el diseño de PCB, así que sólo tendrás que ver si funciona luego y si no entonces intercambiar los cables alrededor. Para mí un trabajo inmediato, el otro no por lo que he hojeado y me funcionó.
