Paso 3: conexiones

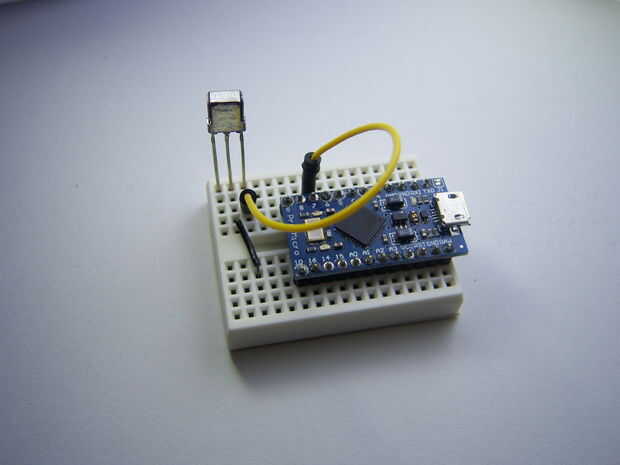

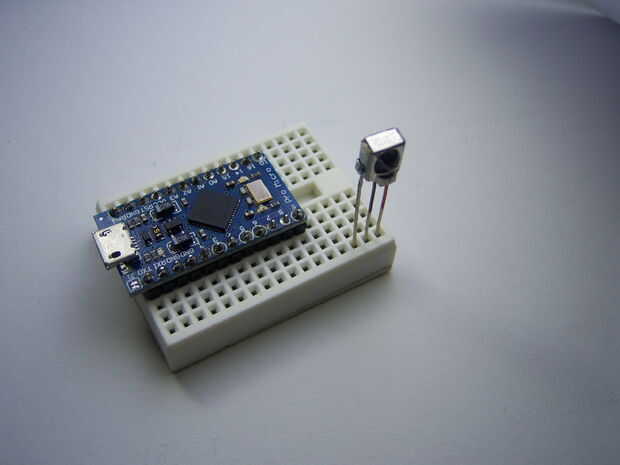

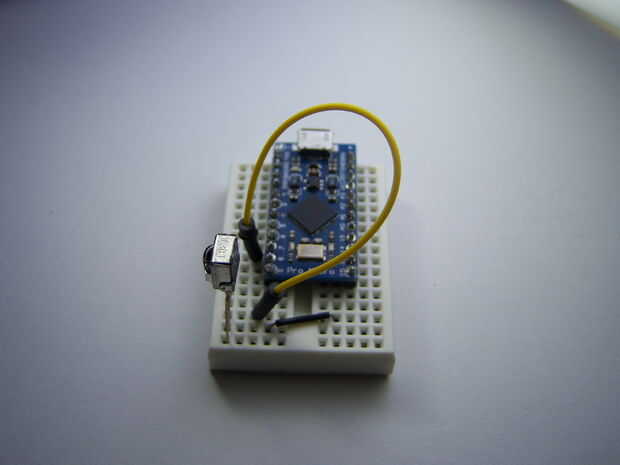

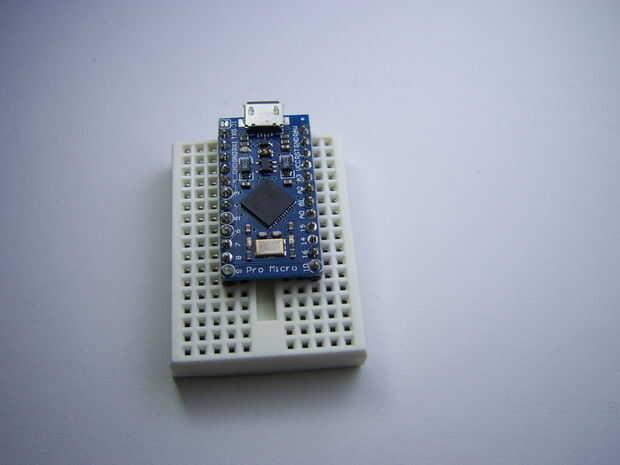

Siguiendo la hoja de datos, el receptor IR está conectado a la placa y el uso de cables de puente para conectar a los pines apropiados en el Micro Pro.

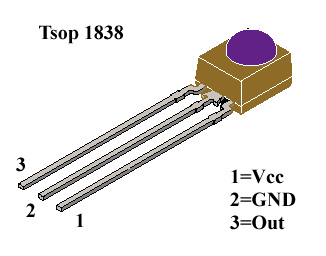

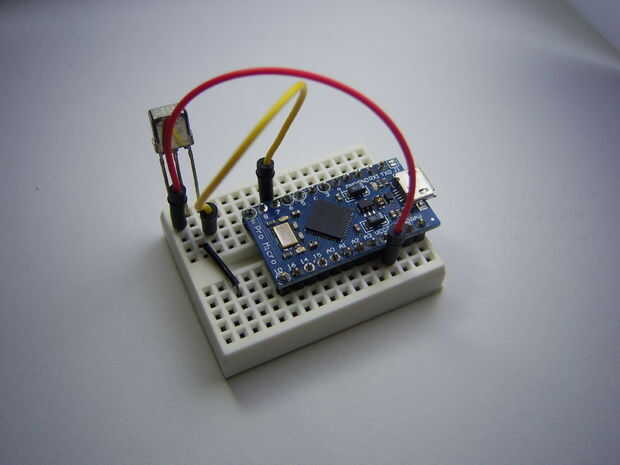

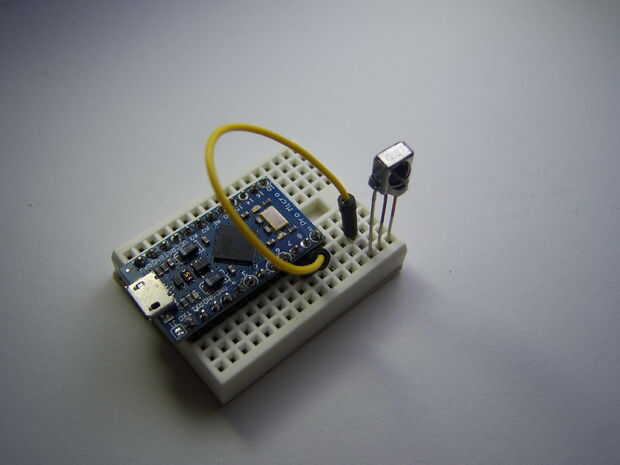

Pin de salida del receptor de infrarrojos está conectado al pin del Micro Pro 7 y alimentado por pin VCC (5V proporcionado por la conexión USB de la computadora) y GND al pin GND.

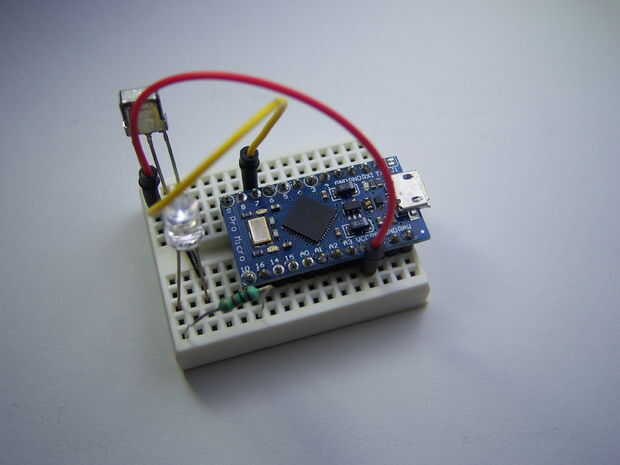

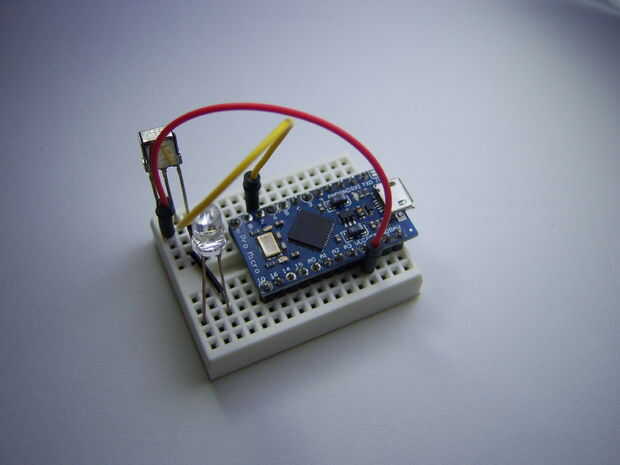

LED está conectado al pin 10 y GND.

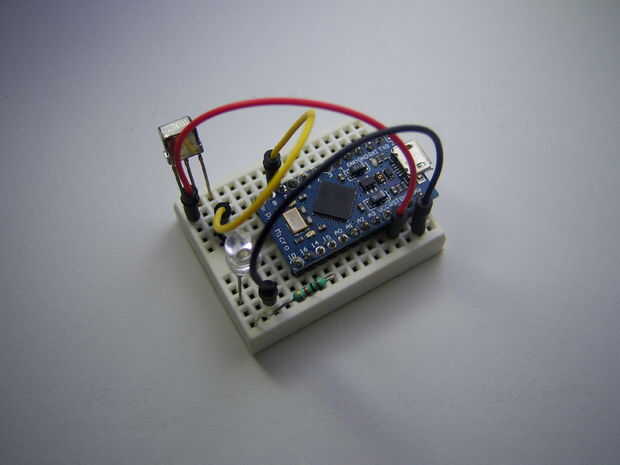

Siguen las fotos de arriba para conseguir claro. Si quieres un diagrama avisame en el comentario y lo subire en cuanto pueda.
