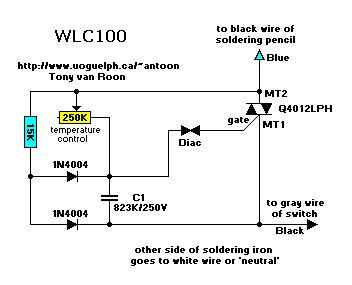

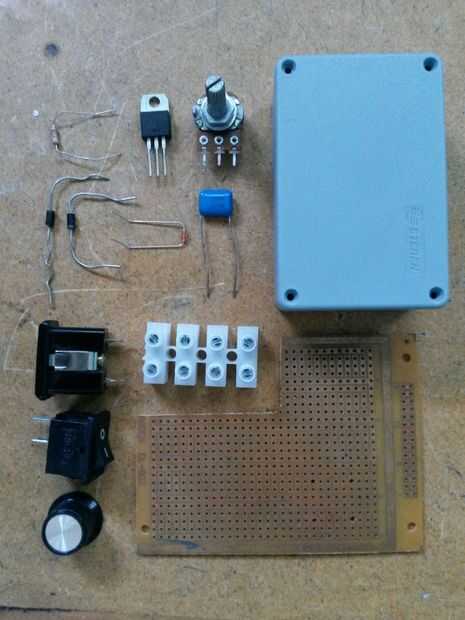

Paso 2: Piezas y herramientas
2 - diodos 1N4004 (puede ser de 4004 a 4007 y así todos los reemplazos que existen)
Potenciómetro de 1-250k, con su perilla
1 - Diac, tipo gatillo bilateral
1 - Triac 400v/25A (yo usé el BTA08 en 600v)
1 - condensador 823k 250v (83nf, utilicé un 100nf)
1 - resistencia de 15k, 1/8 watt o más
1 - cajita para poner todo dentro.
1 - interruptor, debe ser por lo menos 3A/125v
1 - montaje del panel masculino AC del toma de corriente, no es necesario el conector de tierra, a menos que tenga un lápiz de hierro raro que lo necesitan.
1 - Pre perforados pcb, ya que es un circuito muy simple, pero si sabes como o quiere construir su pcb, no se detenga, su su vida, carpe diem.
1 - (al final yo utilizado) bloque de terminales así que usted puede atar el cable de alimentación al circuito.

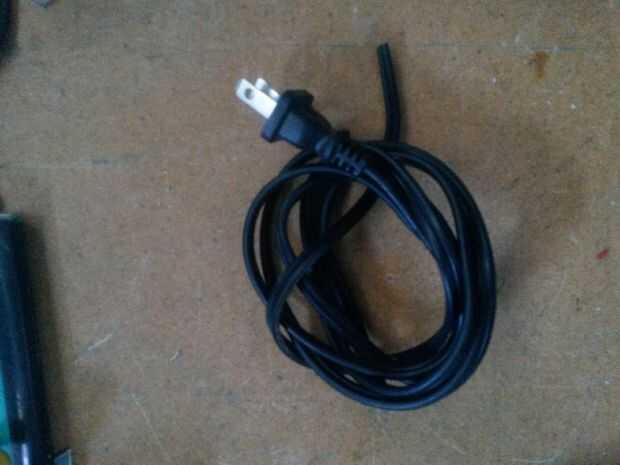

1 - Cable de (otra vez, no necesita que la parte de tierra)
Cable (por lo menos 18awg)
Una las cosas más importantes:
Imaginación (mucho) y wil.
Herramientas:
Usé un taladro, un dremel y mi estación de soldadura wlc100, mesa, luz, aperitivos, comida, un cuarto de baño, mi casa y una regla, nunca olvidar que una regla...
