Paso 1: Atar/pareja receptor transmisor

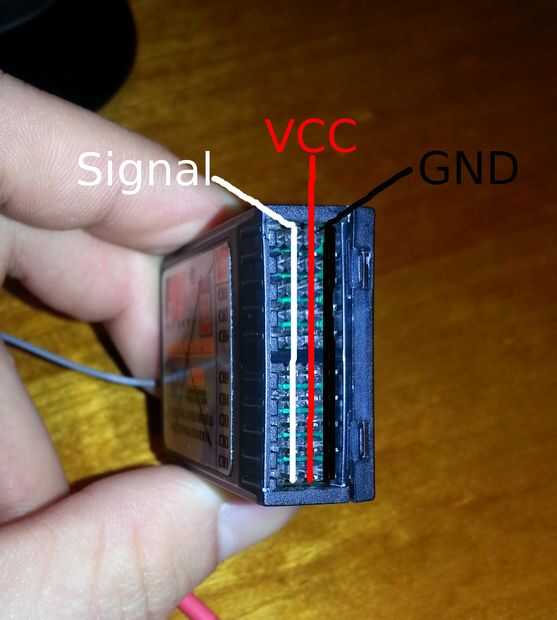

En primer lugar, la etiqueta del R8B receptor el BIND y BATT ubicaciones se cambian! Puede conectar la batería en cualquier lugar ya que los pines de voltaje y tierra están en los carriles comunes. Sin embargo, si se conecta la batería a un canal entonces no podrás usar de canal de salida a menos que la señal de alimentación en un microcontrolador. Ver segunda foto.
En segundo lugar, fue aprender a asociar el receptor con el transmisor de dos receptores fueron para arriba en humo porque alambré el enchufe de la hierba de una pared hacia atrás! Error estúpido pero me dijo que es necesario un sentido del humor.
En tercer lugar, fue conseguir los restantes dos receptores a la par con el transmisor, pero no estaba recibiendo ninguna salida en cualquier canal. Venga a descubrir que usted tiene que apagar el receptor y el transmisor de sincronización completa.
Antes de dar mi método para asociar el receptor con el transmisor hay una diferencia si usted está usando un avión/coche de RC! En un vehículo RC se enchufe la batería LiPo en y el regulador electrónico de velocidad (ESC) y usar circuito de eliminación de batería (BEC) de la ESC para el receptor de la energía. No estoy usando un ESC y utilizará una batería de linterna, pero cualquier batería debería funcionar si la tensión no está por encima de 6.5V.
Materiales requeridos:
Transmisor
Receptor
Enchufe se unen
Baterías/ESC
Servo
Como par el lazo de su receptor a la emisora:
1) instalar las pilas en el transmisor. No encienda todavía!
2) instalar bind plug en el receptor.
3) conectar batería/BEC al receptor.
4) en R8B rojo led parpadeará rápidamente.
5) Pulse y mantenga pulsado el vínculo de la tecla del transmisor se enciende.

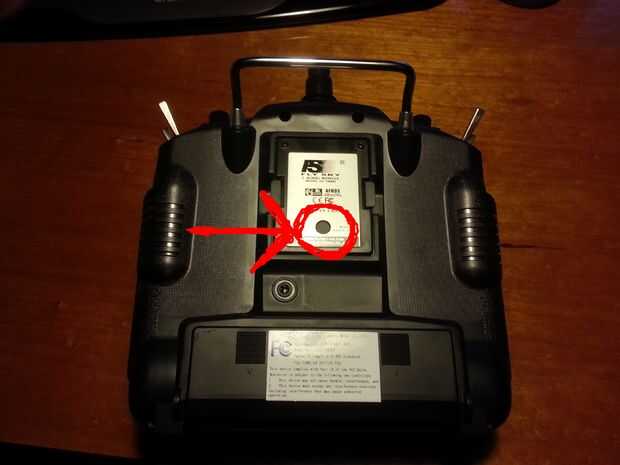

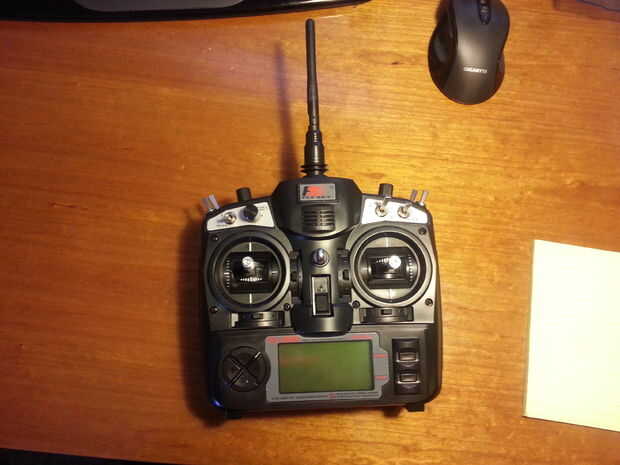

6) una vez que vea la pantalla principal del transmisor suelte el botón bind. Botón de bind de TH9X está situado en el módulo de radio en la parte posterior del transmisor. Vea la tercera foto.
7) el led en el receptor rojo debe dejará de parpadear y quedará encendida dentro de cinco segundos. Ver la cuarta foto.
8) Retire el tapón de bind.
9) desconectar batería/BEC del receptor.
10) apague el transmisor.
