Control de relé de ESP 8266 independiente WiFI [ytUt] (3 / 9 paso)

Paso 3: Configuración de fuente de alimentación

Este paso es importante.

Algunos FTDI USB a convertidores TTL tienen una fuente de alimentación de 3,3 v construir en él. Para evitar confusiones innecesarias. No intente el módulo de la fuente de alimentación del USB a TTL convertidor de la energía. Simplemente no funciona chicos

Métodos de energía:

  • Utilice una batería de 3.7 v de teléfono antiguo. (un 0.4 v adicional no dañará el módulo)
  • Utilizar un conversor de DC-DC buck como este

Calibración del Convertidor Buck

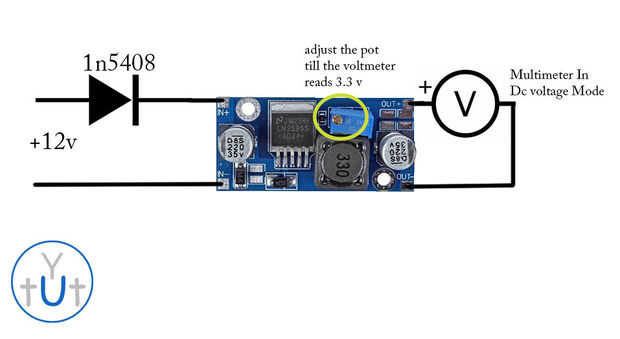

Haga las conexiones como se muestra en el diagrama

  • Conecte una fuente de alimentación de 12v a la entrada a través de un diode(protection)
  • Interruptor para medición de voltaje DC en le metro multi y conecte a la salida del Convertidor Buck
  • ajustar la resistencia variable en el convertidor buck hasta el metro multi Lee 3.3v
