Control de solenoides con arduino (3 / 5 paso)

Paso 3: Construir el circuito - transistor tiempo

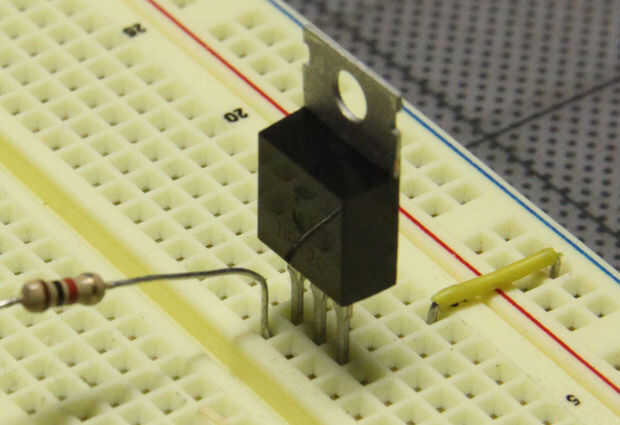

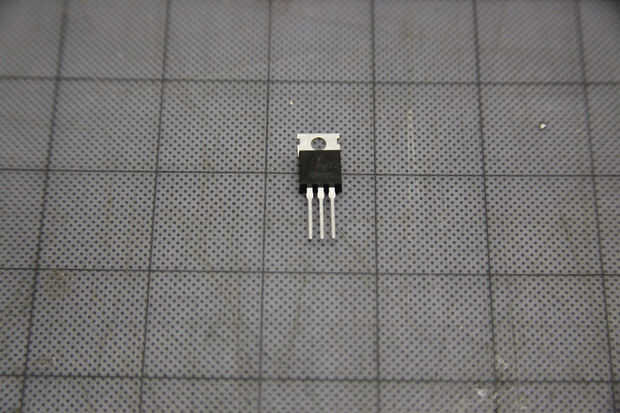

Cuando los transistores marcados laterales quede hacia arriba las piernas (de izquierda a derecha) son B, C, E: Base, colector, emisor.

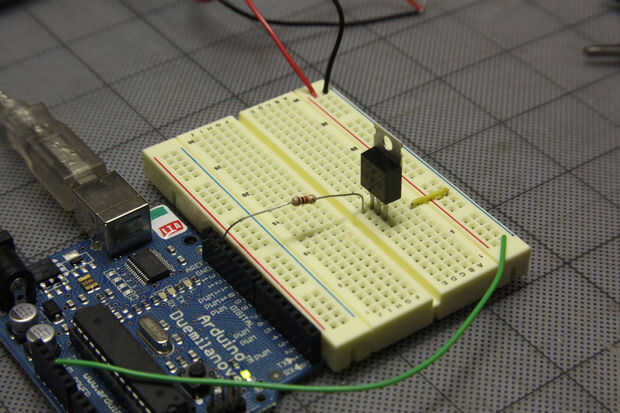

Conectamos el pin de salida del arduino a la pierna de Base del transistor a través de un resistor de 1K.  La pata del colector del transistor será conectada a la pata de tierra del dispositivo estamos conduciendo (el solenoide).  La pierna del emisor se conecta al canal de tierra de nuestro circuito.
