Paso 4: Conexiones y código

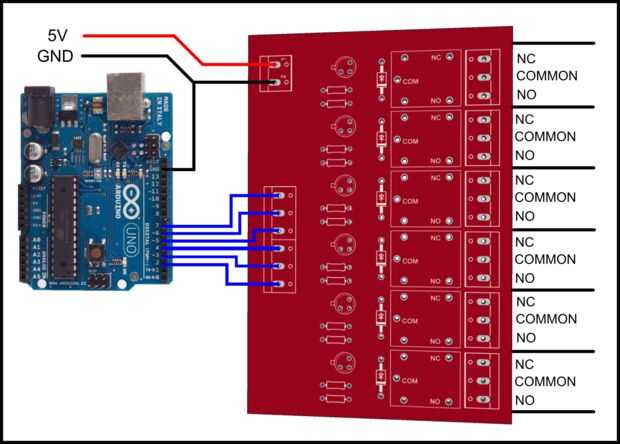

Conexiones:
Sólo tiene que conectar arduino del pin 2 al pin 8. Luego conecte un voltaje de 5V a la Junta y eso es todo.
* Hacer que conecte la tierra de la fuente de poder a la tierra del Arduino.
El código:
// Para asegurarse de que está trabajando nuestro pcb bien podemos utilizar este código. A continuación se puede modificar a sus necesidades.
/********************************************************************/
/*************************Home Control****************************/
int relé 1 = 2;
int relé 2 = 3;
int Relay3 = 4;
int Relay4 = 5;
int Relay5 = 6;
int Relay6 = 7;
/********************************************************************/
la rutina de instalación se ejecuta una vez al presionar reset:
void setup() {}
Inicializa el pin digital como salida.
pinMode (relé 1, salida);
pinMode (relé 2, salida);
pinMode (Relay3, salida);
pinMode (Relay4, salida);
pinMode (Relay5, salida);
pinMode (Relay6, salida);
}
/********************************************************************/
una y otra vez funciona para siempre la rutina bucle:
Cada relé va a un segundo de activar y desactivar un segundo
void loop() {}
digitalWrite (relé 1, elevado); activar el relé (alto es el nivel de voltaje)
Delay(1000); Espere un segundo
digitalWrite (relé 1, bajo); desactivar el relé haciendo que la tensión baja
Delay(1000); Espere un segundo
digitalWrite (relé 2, alto); activar el relé (alto es el nivel de voltaje)
Delay(1000); Espere un segundo
digitalWrite (relé 2, bajo); desactivar el relé haciendo que la tensión baja
Delay(1000); Espere un segundo
digitalWrite (Relay3, alto); activar el relé (alto es el nivel de voltaje)
Delay(1000); Espere un segundo
digitalWrite (Relay3, bajo); desactivar el relé haciendo que la tensión baja
Delay(1000); Espere un segundo
digitalWrite (Relay4, alto); activar el relé (alto es el nivel de voltaje)
Delay(1000); Espere un segundo
digitalWrite (Relay4, bajo); desactivar el relé haciendo que la tensión baja
Delay(1000); Espere un segundo
digitalWrite (Relay5, alto); activar el relé (alto es el nivel de voltaje)
Delay(1000); Espere un segundo
digitalWrite (Relay5, bajo); desactivar el relé haciendo que la tensión baja
Delay(1000); Espere un segundo
digitalWrite (Relay6, alto); activar el relé (alto es el nivel de voltaje)
Delay(1000); Espere un segundo
digitalWrite (Relay6, bajo); desactivar el relé haciendo que la tensión baja
Delay(1000); Espere un segundo
}
/**********************************************************************/
