Paso 3: Cableado y maridaje el BlueSMiRF
(De BlueSMIRF a Arduino...)
-Cable VCC a 5V.
-Cable de GND a GND.
-Cable TX-0 al pin Digital 1 (RX).
-Alambre 1 RX al pin Digital 2 (TX).
Una vez conectado, conectar tu Arduino a una fuente de energía externa para poder fijar la tasa de baudios. Fuente de alimentación externa, me refiero de tu ordenador. Tuve la suerte de tener un adaptador de cargador de pared USB que vino con mi teléfono. O hay un enchufe montado en el tablero. O conectar una batería de 9V: con un clip de batería, cable positivo para "Vin" en el Arduino y negativo a tierra (GND) en el Arduino.
Una vez accionado externamente, debe ver un LED rojo que parpadea en el BlueSMiRF. (Esto significa que es potencia pero aún no se ha conectado a otro dispositivo bluetooth).
Vincule el dispositivo BlueSMiRF al ordenador
En Mac OS X...

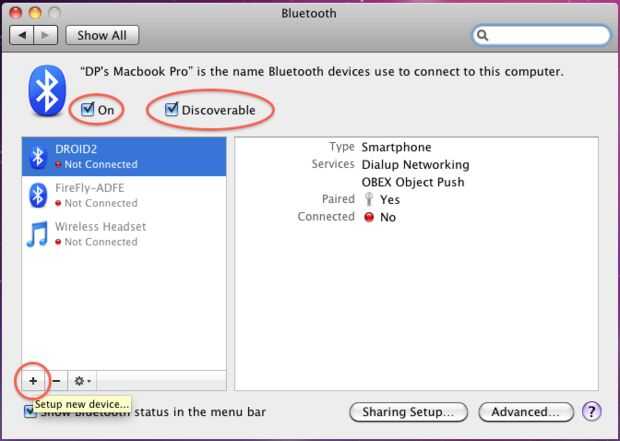

1. abrir aplicaciones > Preferencias del sistema. Haga clic en Bluetooth en "Internet e inalámbrico".
2. Asegúrese de que "On" y "Visibilidad" se comprueban para que BlueSMiRF puedan encontrar su equipo.
3. Haga clic en el signo + para configurar un nuevo dispositivo. Esto abrirá el Asistente de configuración de Bluetooth.

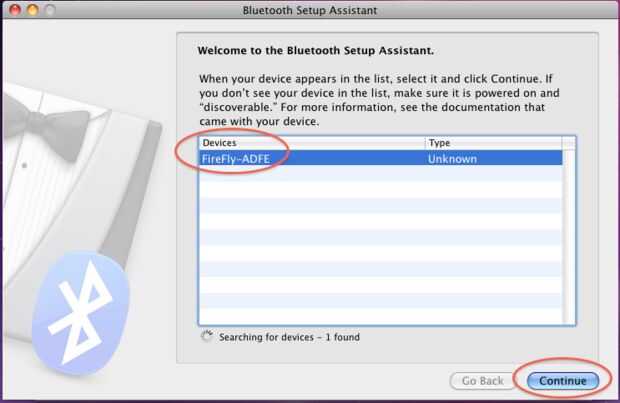

4. Bluetooth el Asistente de instalación buscará dispositivos bluetooth cercanos. Debería ver "Luciérnaga" en la lista. Este es el BlueSMiRF. Selecciónelo y haga clic en continuar.

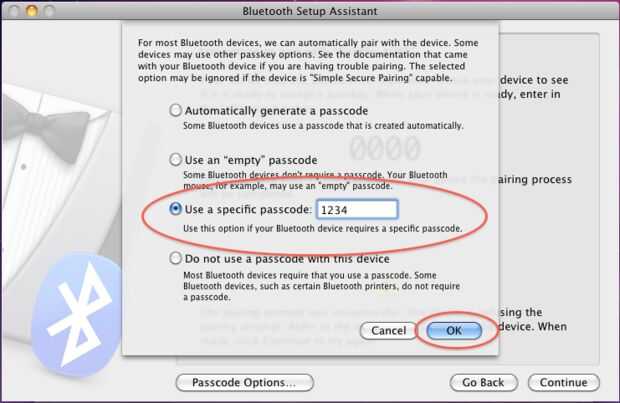

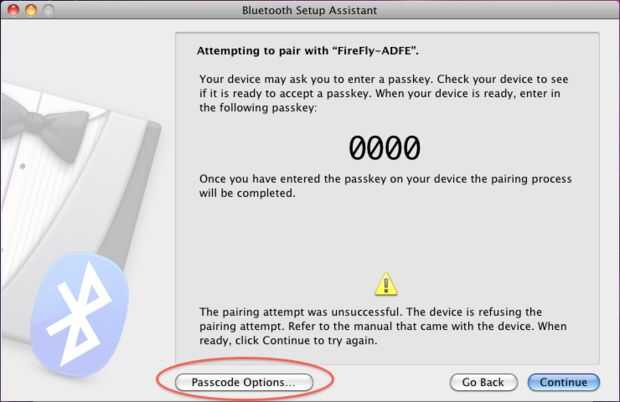

5. en la siguiente pantalla haga clic en opciones de clave de acceso. Aparecerá un cuadro de diálogo. Elegir "Usar una clave de acceso específica" e introduzca 1234. Haga clic en Aceptar.
Haga clic en continuar. Dispositivo ahora debe ser acoplado. Haga clic en dejar de fumar.
