Paso 4: Configurar el circuito completo en un protoboard
Lo que finalmente vine para arriba con es el diagrama del circuito como se muestra en la imagen. Sólo necesita agregar algunos componentes para obtener los dos circuitos funcionando y activado con el interruptor de eje de balancín. Siga el diagrama del circuito en la imagen y haz el circuito, trabajando en el protoboard primero para que pueda diagnosticar problemas fácilmente y hacer cualquier cambios/correcciones necesarias sin tener que desoldar piezas. Para obtener el circuito completo conectado, usted tendrá que soldar los cables a estos componentes: (como siempre, código de colores es útil!)
-3 cables a cada una de las clavijas de las tomas estéreo aux 2 (OK, me doy cuenta de no mostrar estas en las fotos aquí, pero para la prueba, es tan bueno conectar los 3 cables (L, R, gnd) de un cable de audio de 3.5mm si tienes uno ahí que está ya abierto)
-3 cables al centro SPDT de eje de balancín interruptor
-3 cables los 10kohm potenciómetro
-2 cables (uno a cada extremo de los diodos (grande) 1N5404) como estas no caben en la protoboard o Veroboard
Para la aplicación de la placa facilita tu vida si te tira el extremo libre de los cables y estaño con alguna soldadura. Esto mantendrá los hilos contenidos y no te los cables se deshilache en usted cuando tratas de jam en la protoboard.
-2 cables al conector de barril (alimentación y tierra). Antes de soldar en, desea Enchufe el adaptador de alimentación y utilice un multímetro para sondear los pasadores y averiguar cuál es y cuál es el V +

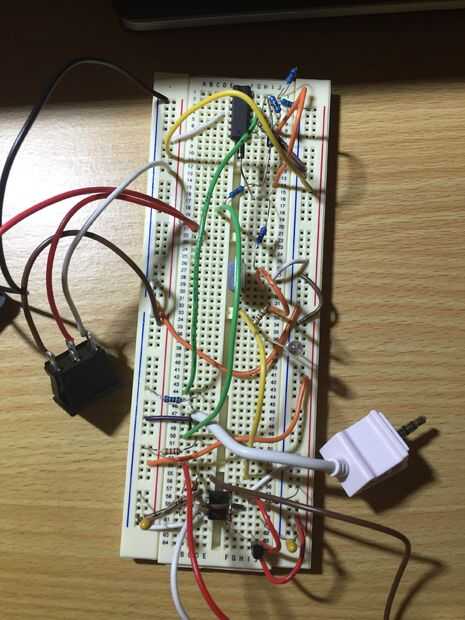

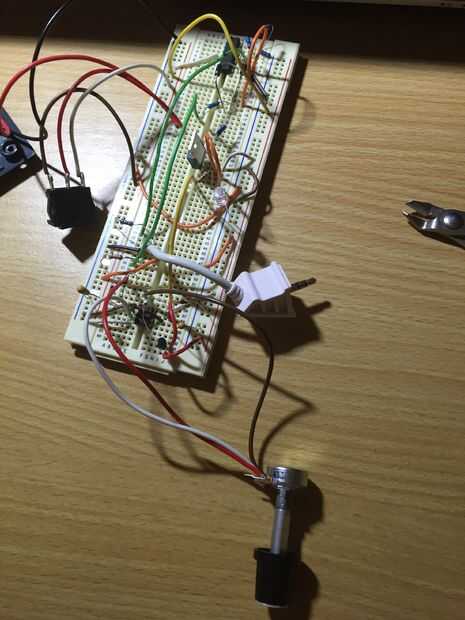

Una vez que tienes la versión de protoboard conectada, tiene un juego con el interruptor, regulador de luz y audio entrada/salida y asegúrese de que funciona como debería. Usted está ahora listo para soldar de una Veroboard así hacia el siguiente paso!
