Control de un LCD de caracteres con un Arduino (6 / 6 paso)

Paso 6: Probar código 3: caracteres personalizados

Nota: para utilizar esta función, necesita Arduino - 0017 o superior.
Ahora lo que debemos hacer es descargar CREATOR.exe LCD CHAR CUSTOM (descargar abajo)
También abrir el IDE de Arduino y copia y pega Arduino_custom_char_example.txt en el IDE.

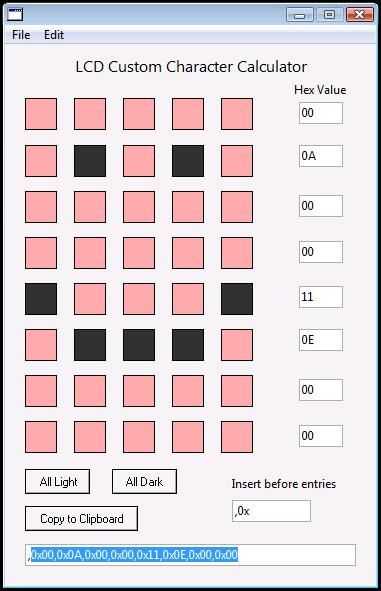

Abrir el LCD CHAR CUSTOM CREATOR.exe y tipo ", 0 x" en el cuadro de "Insertar antes de las entradas".
Haga clic en los píxeles para crear un personaje. (Hice una carita sonriente)
A continuación, copie el código hexadecimal (destacado en la fotografía para esta parte en el IDE:

custom_hex1 de uint8_t [8] = {0 x 00, 0x0A, 0 x 00, 0x11, 0x0E, 0 x 00, 0 x 00, 0 x 00};

Nota: en el programa, tiene una coma al principio, tan sólo resaltar el texto después de la primera coma y presione CTRL + C para copiar.

Haga clic en subir a la placa de E/S (o CTRL + U)
