Control de un LED RGB con el módulo de Bluetooth HC-06 con Android OS(Arduino) (2 / 6 paso)

Paso 2: Agregar el LED RGB

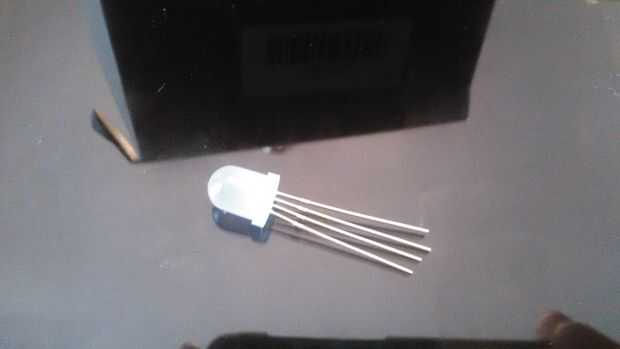

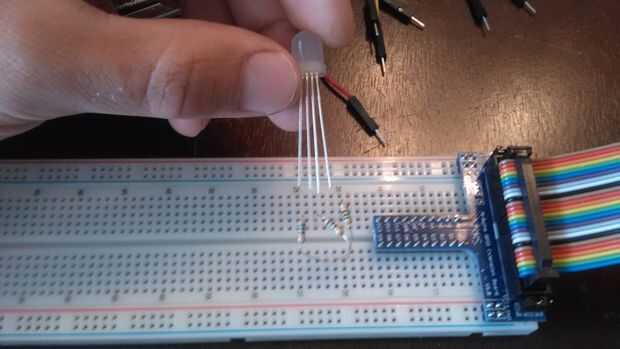

1. Inserte el LED en la placa. Preste atención a que el plomo es más largo ya que es el cátodo común y se conectará directamente a un riel de 5v.

2. Añadir las resistencias 3 x 560 ohmios a la placa de cada uno de los otros conductores.

3. Conecte el cathode(longest lead) común en el riel de 5v de la placa o Arduino.

4. Añadir un puente de alambre de cada uno de los resistores de 560 ohm a 3 puertos de la entrada-salida de PWM de Arduino. Yo 9, 10 y 11 pero los 3 puertos PWM funciona. Hará más fácil cuando se utiliza la aplicación más tarde si los tres que elige son consecutivos. Usted verá por qué.
