Paso 3: Agregar el módulo de Bluetooth HC-06 a la protoboard
Para los propósitos de este tutorial podemos pasar por alto el estado y EN los puertos. Sólo necesitamos los 4 puertos mediados con rotura lejos encabezados marcados GND, TXD, RXD y VCC.

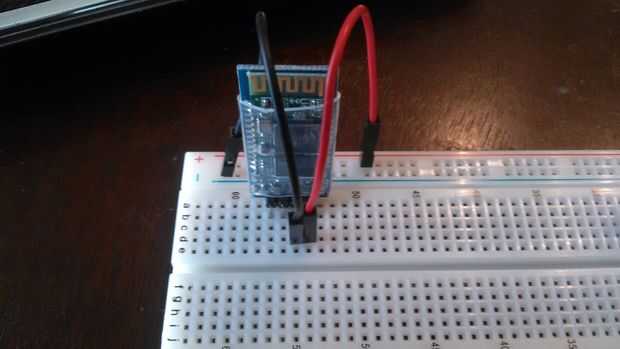

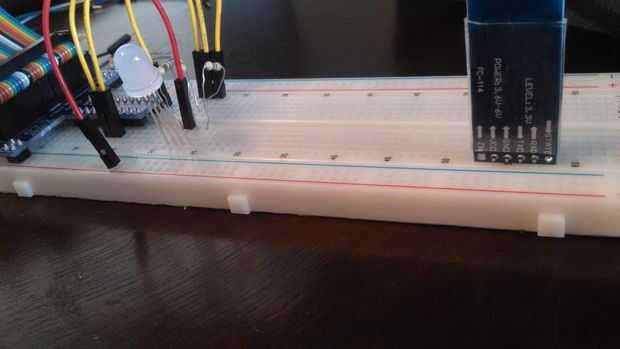

1. Inserte el módulo de Bluetooth HC-06 en la protoboard.

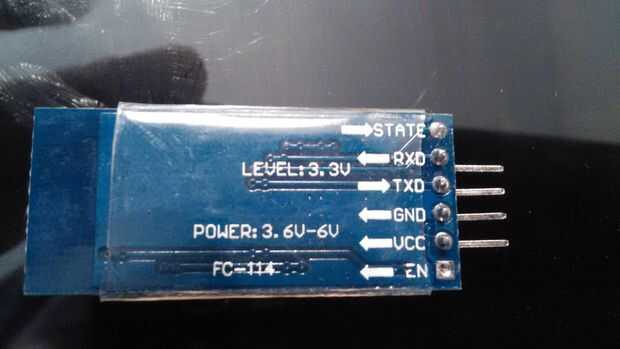

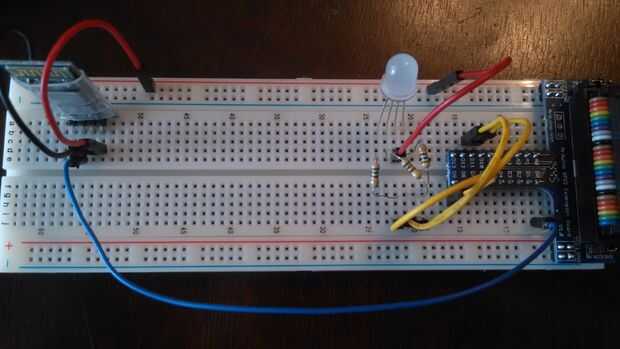

2. Conecte el Vcc del módulo Bluetooth directamente en el riel de 5v. El módulo puede tolerar cualquier voltaje entre 3.6v y 6v tal como se indica en la parte posterior.
3. Conecte la tierra desde el módulo a un carril de tierra.
4. después de un poco de investigación me parece que el TX del módulo puede conectarse directamente a la RX (Digital port 0) de Arduino
5. conectar el módulo RX a TX del Arduino (Digital Port 1) es donde este proceso un poco complicado. Estos bluetooth módulos uso 3.3v nivel de lógica que es incompatible con la lógica de 5v utilizada por Arduino. Por lo tanto tratar de conectar RX del módulo directamente el Arduino TX puede resultar en un módulo de frito. Para bajar el voltaje de 5v a 3.3v es necesario un divisor de tensión. Si lo haces a no poseen el divisor del voltaje correcto simplemente puede crear uno usando dos resistencias. Esto se explica en el siguiente paso.
