Paso 4: Crear el divisor de voltaje
El voltaje requerido del módulo RX es 3.3v 5v procedente de TX del Arduino (digital Pin 1) debe caminó para proteger el módulo. Para ello creamos un divisor de voltaje con dos resistencias. Hay muchas combinaciones de resistencias que pueden paso 5v hasta alrededor de 3.3. voltios. No será exacta, pero como ya es el módulo funciona bien.
La ecuación para calcular las resistencias necesarias es la siguiente, Vout = Vin * R2 / R1 + R2. Si no eres grande en matemáticas puede usar la calculadora de resistencia de divisor de tensión proporcionada amablemente por la gente sobre en Sparkfun.com. https://Learn.Sparkfun.com/tutorials/Voltage-divid...

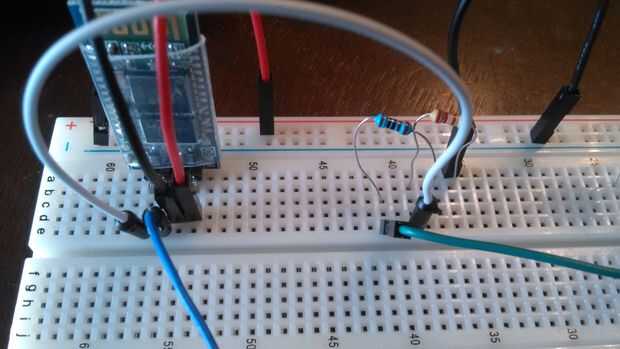

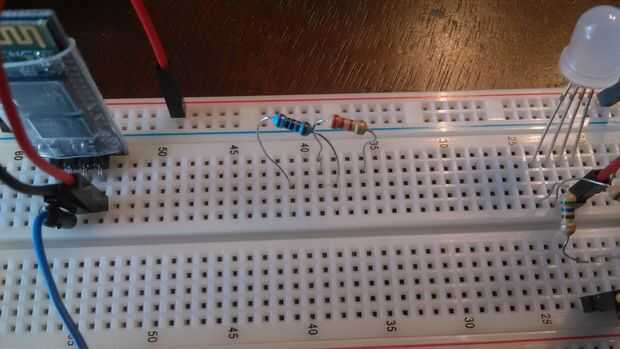

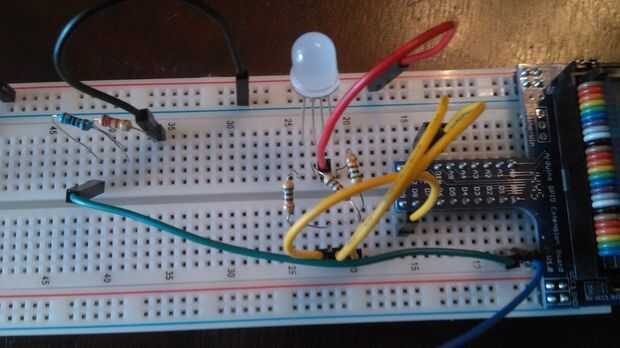

1. los valores de resistencia utilizados aquí son 2,2 k y 1 k. En el otro extremo de la ecuación de estos valores es igual a unos 3.44v. Esta desviación de los 3.3v necesarios no parece tener efectos detremintal sobre cómo las funciones del módulo. Conectar las resistencias como se muestra en la foto de arriba.

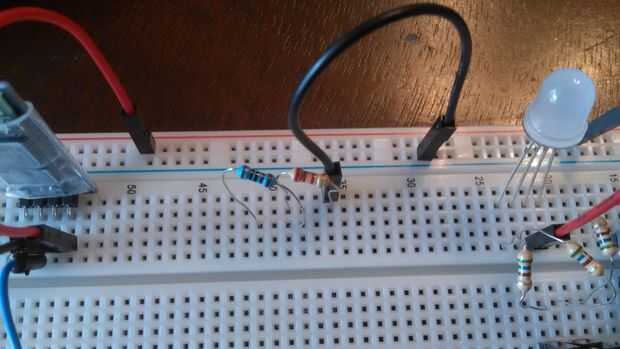

2. Conecte la pata de la resistencia k 2.2 que es por sí mismo directamente a GND.
3. Conecte la pata de la resistencia de 1 k que es por sí mismo a la TX (pin1 digital) de Arduino.
4. finalmente Conecte el RX del módulo Bluetooth a la mitad de las dos resistencias. Esto completa el proceso de cableado.
