Control de un Motor con sensores ultrasónicos de distancia (HC-SR04) (1 / 4 paso)

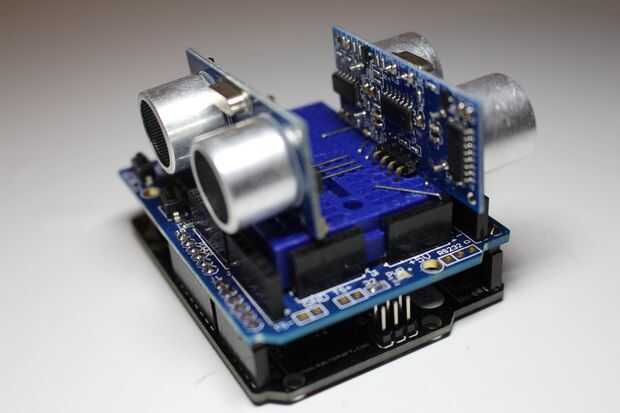

Paso 1: Conecte el protoboard + sensores de ultrasonidos

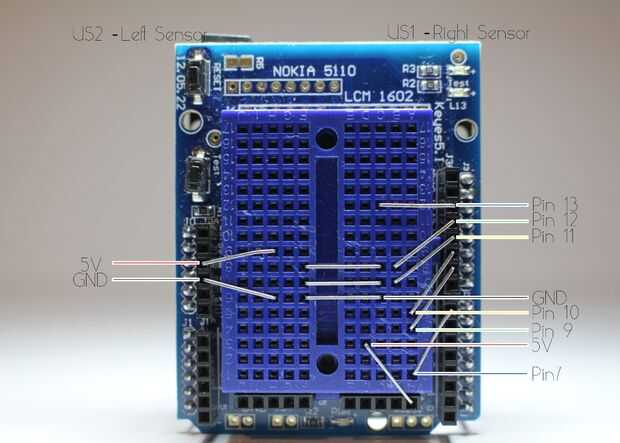

cable de conexión de los sensores ultrasónicos:

Sensor ultrasónico 1 & 2 VCC -> arduino 5v

Sensor ultrasónico 1 & 2 GND -> GND de arduino

Sensor ultrasónico 1 (derecho de US1) TRIG -> arduino 12

Sensor ultrasónico 1 (derecho de US1) ECHO -> arduino 11

Sensor de ultrasonidos 2 (US2 a la izquierda) TRIG -> arduino 9

Sensor de ultrasonidos 2 (US2 a la izquierda) ECHO -> arduino 10

Usé grapas clips en lugar de cables de puente para la gestión de cable optimizado. Esto es totalmente opcional y puede utilizar los cables del puente como alternativa.
