Control de un SaikoLED myki (o Arduino Leonardo) con una Simple caja de botón--usando ICSP cabecera (4 / 10 paso)

Paso 4: Conecte el cable de tierra

Vamos a utilizar las resistencias de pull-up que son internas a la Atmega32u4 (un myki o "Cerebro" Arduino). Eso significa que tendremos el 32u4 conectar las entradas a través de cierta resistencia a 5volts--también conocido como digital 1 o nivel lógico alto. Para crear un cambio, los botones, al deprimido, conectará y de entrada directamente a masa, esa entrada digital 0, o nivel lógico bajo de la conmutación.

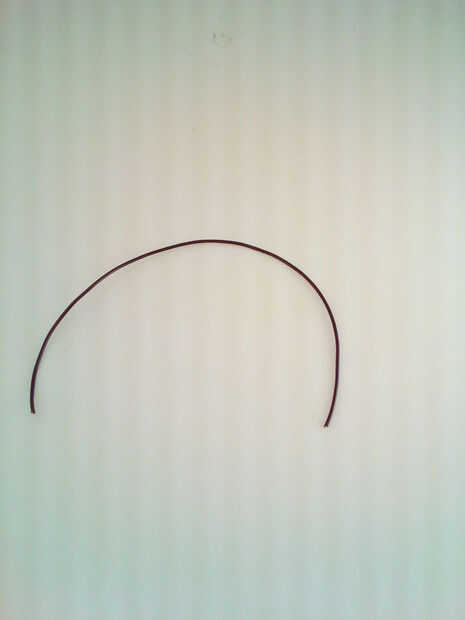

La forma más sencilla de hacerlo es utilizar un cable que se conecta a uno de los pines de cada uno de nuestros botones, y el gancho hasta el plano de tierra.

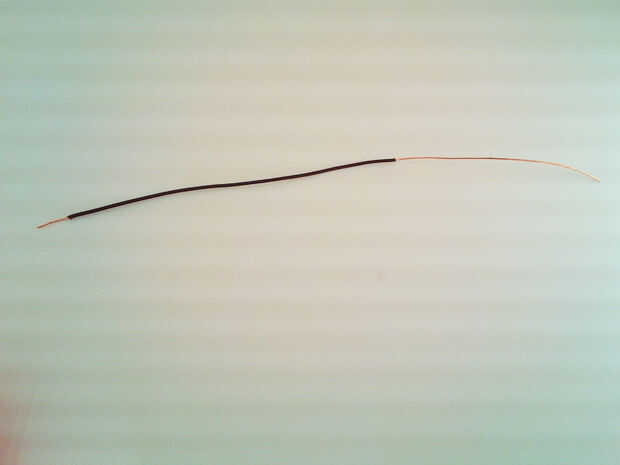

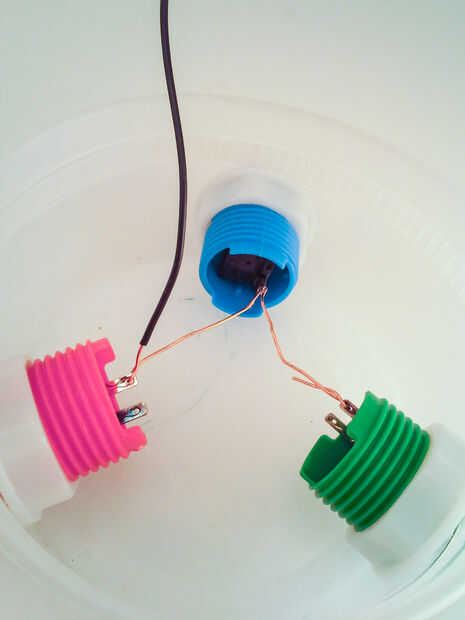

Para ello, tira de los extremos del cable, uno corto y uno largo. El extremo largo se puede pasa por uno de los pines de cada botón. Me había enrollado alrededor y había prensado pinzas apretadas.

Si desea que lo suelde, o mejor aún utilizar los conectores apropiados, por favor, por todos los medios, siga adelante!
