Control de un SaikoLED myki (o Arduino Leonardo) con una Simple caja de botón--usando ICSP cabecera (6 / 10 paso)

Paso 6: Conectar tierra botón conmutado para líneas de entrada

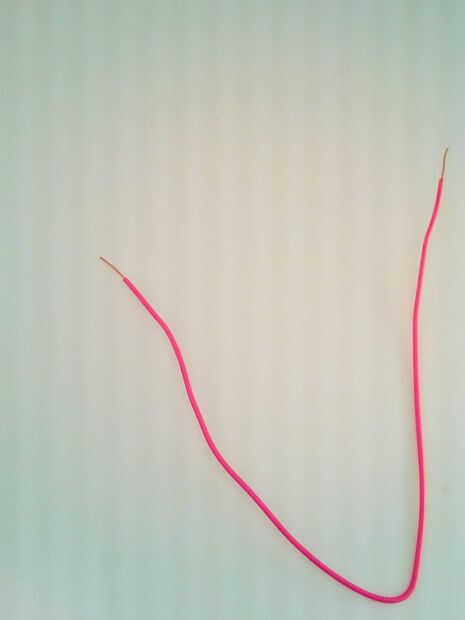

Corte y desforre 3 longitudes de alambre que será la conexión entre el botón y la clavija de entrada digital en el myki / Arduino.

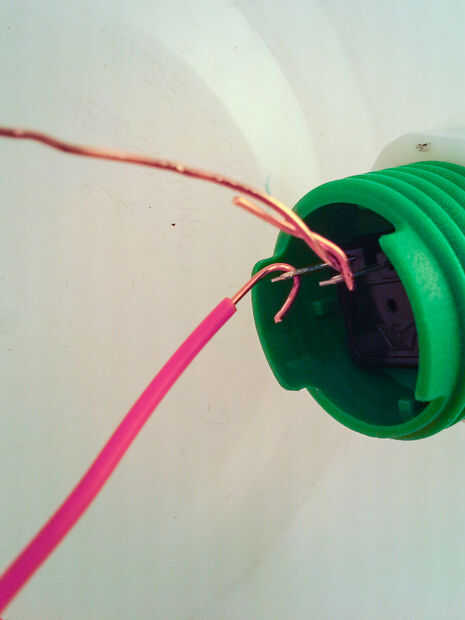

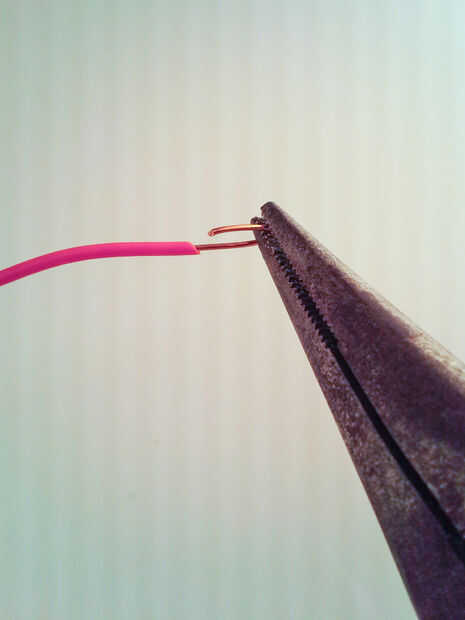

Doblar el extremo del alambre con los alicates y lazo en el agujero en el botón. Si usted botón lleva falta un agujero o es demasiado pequeño, deberás envuélvalo alrededor y lo de la soldadura, especialmente si no hay una buena fricción mantenga.

Puesto que no hemos conectado el otro extremo del cable, ahora es un buen momento para que se deslice sobre el tubería del encogimiento del calor.

Hacer esto para cada botón.
