Paso 1: Configurando los recubrimiento
El primer paso será declarar los recubrimiento a utilizar. Para esto vamos a la barra de herramientas y pulsamos el botón "Declaración de recubrimiento".
Pantalla de LCD

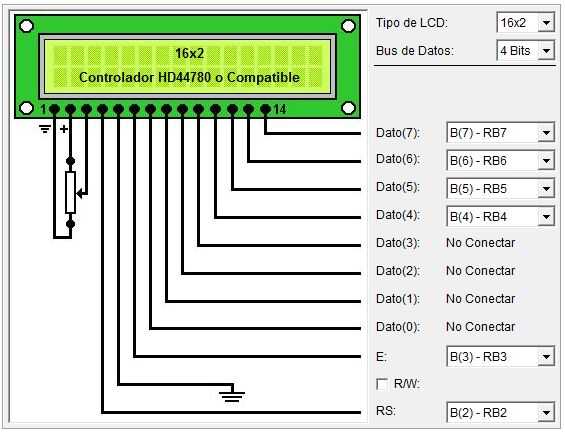

Declaramos el display LCD siguiendo la ruta: "Nuevo Dispositivo – Visualización – LCD". En el campo tipo elegimos el valor "16 x 2", y en bus de datos "4 bits". La configuración de pines es la siguiente:
- RB7 >>> DATO 7
- RB6 >>> DATO 6
- RB5 >>> DATO 5
- RB4 >>> DATO 4
- RB3 >>> E
- RB2 >>> RS
Motor servo

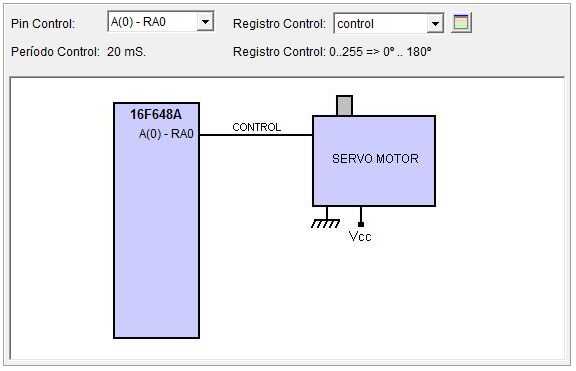

Declaramos el servo motor siguiendo la ruta: "Nuevo Dispositivo – Motor – Motor Servo". Luego configuramos el "Pin de" RA0 y un registro donde almacenaremos el control de (de 0 a 180 grados) con el rango de valores permiso de 0 a 255.
